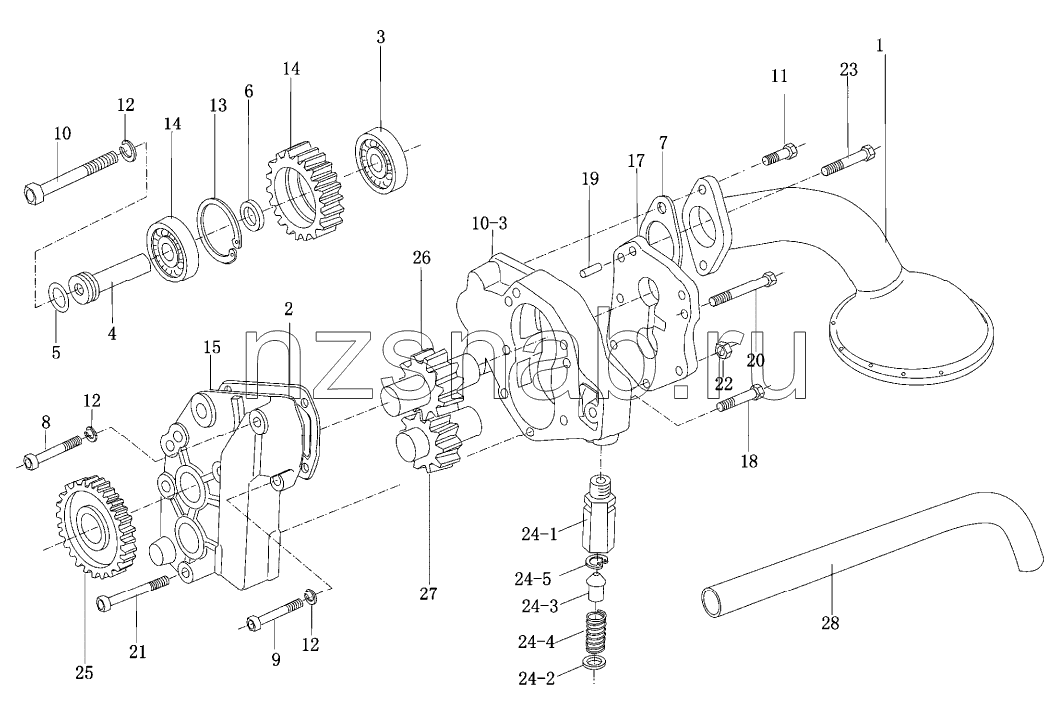

Масляный насос и масляный фильтр

← Поддон картера Масляный насос и масляный фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Клапан ограничения давления для масляного насоса в сборе

Каталожный номер:614070128

Комплект:1

Примечание:

№ на схеме:

Наименование:Сборник-фильтр в сборе

Каталожный номер:615G4070100

Комплект:1

Примечание:

№ на схеме:

Наименование:Двухступенчатый масляный насос в сборе

Каталожный номер:61500070033

Комплект:1

Примечание:

№ на схеме:

Наименование:Двухступенчатый масляный насос в сборе

Каталожный номер:612600070033

Комплект:1

Примечание:

№ на схеме:

Наименование:Масляный насос в сборе

Каталожный номер:AZ1500070021

Комплект:1

Примечание:

№ на схеме:1

Наименование:Сборник-фильтр в сборе

Каталожный номер:615G00070082

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка насоса

Каталожный номер:614070055

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шестерня масляного насоса

Каталожный номер:614070061

Комплект:1

Примечание:

№ на схеме:4

Наименование:Вал шестерни насоса

Каталожный номер:6140756

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо уплотнительное

Каталожный номер:614070155

Комплект:1

Примечание:

№ на схеме:6

Наименование:Промежуточное проставочное кольцо

Каталожный номер:614070049

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прокладка

Каталожный номер:6140778

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:90003800551

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:90003802527

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:90003802578

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:90003802523

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:90003931122

Комплект:2

Примечание:

№ на схеме:13

Наименование:Стопорное кольцо

Каталожный номер:90003934732

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шарикоподшипник

Каталожный номер:90003311410

Комплект:2

Примечание:

№ на схеме:15

Наименование:Передняя крышка насоса

Каталожный номер:61500070029

Комплект:1

Примечание:

№ на схеме:16

Наименование:Корпус масляного насоса

Каталожный номер:AZ1500070015

Комплект:1

Примечание:

№ на схеме:17

Наименование:Задняя крышка насоса

Каталожный номер:61500070024

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:90003800441

Комплект:1

Примечание:

№ на схеме:19

Наименование:Вкладыш

Каталожный номер:90003901420

Комплект:4

Примечание:

№ на схеме:20

Наименование:Болт

Каталожный номер:90003800458

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:90003800465

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка

Каталожный номер:90003871252

Комплект:1

Примечание:

№ на схеме:23

Наименование:Винт с шестигранной головочной цилиндрической головкой

Каталожный номер:AZ90003860010

Комплект:1

Примечание:

№ на схеме:24

Наименование:Клапан масляного насоса в сборе

Каталожный номер:61500070099

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шестерня насоса

Каталожный номер:614070060

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шестерня масляного насоса в сборе

Каталожный номер:AZ1500070019

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шестерня масляного насоса в сборе

Каталожный номер:AZ1500070020

Комплект:1

Примечание:

№ на схеме:28

Наименование:Всасывающая труба в сборе

Каталожный номер:614010198

Комплект:1

Примечание:

№ на схеме:241

Наименование:Корпус клапана ограничения давления

Каталожный номер:6150070098

Комплект:1

Примечание:

№ на схеме:242

Наименование:Прокладка

Каталожный номер:681270027

Комплект:1

Примечание:

№ на схеме:243

Наименование:Клапан

Каталожный номер:614070130

Комплект:1

Примечание:

№ на схеме:244

Наименование:Пружина

Каталожный номер:614070131

Комплект:1

Примечание:

№ на схеме:245

Наименование:Кольцо пружинное

Каталожный номер:AZ9003930011

Комплект:1

Примечание:
