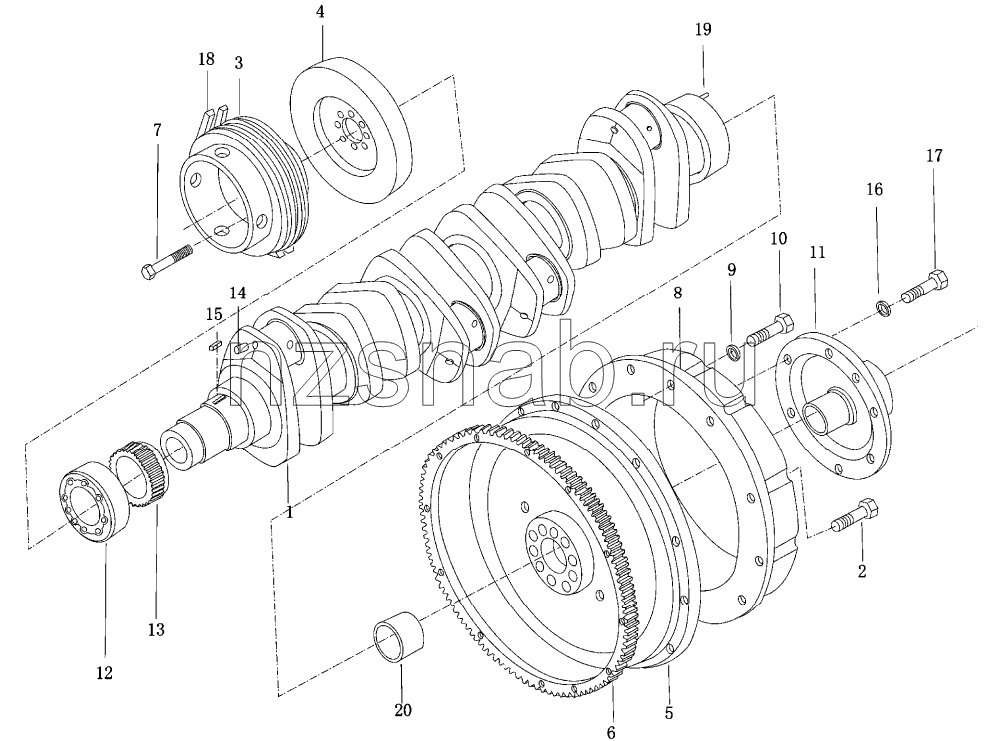

Маховик коленчатого вала

← Корпус цилиндра Шатун и поршень →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Клиновидный ремень

Каталожный номер:61500060217

Комплект:2

Примечание:

№ на схеме:

Наименование:Фланец

Каталожный номер:615T1020070

Комплект:1

Примечание:

№ на схеме:

Наименование:Соединительное кольцо маховика

Каталожный номер:612600020125

Комплект:1

Примечание:

№ на схеме:

Наименование:Болт

Каталожный номер:90003802578

Комплект:8

Примечание:

№ на схеме:

Наименование:Маховик в сборе

Каталожный номер:612600020198

Комплект:1

Примечание:

№ на схеме:

Наименование:Маховик в сборе

Каталожный номер:61500020018

Комплект:1

Примечание:

№ на схеме:

Наименование:Маховик

Каталожный номер:612600020140

Комплект:1

Примечание:

№ на схеме:

Наименование:Шкив

Каталожный номер:612600020163

Комплект:1

Примечание:

№ на схеме:

Наименование:Шкив

Каталожный номер:612600020139

Комплект:1

Примечание:

№ на схеме:

Наименование:Шкив

Каталожный номер:612600020016

Комплект:1

Примечание:

№ на схеме:

Наименование:Шестиугольный головочный болт

Каталожный номер:615T1020046

Комплект:9

Примечание:

№ на схеме:

Наименование:Шестиугольный головочный болт

Каталожный номер:612600020011

Комплект:9

Примечание:

№ на схеме:

Наименование:Коленчатый вал

Каталожный номер:61500020012

Комплект:1

Примечание:

№ на схеме:

Наименование:Коленчатый вал в сборе

Каталожный номер:615T1020071

Комплект:1

Примечание:

№ на схеме:1

Наименование:Коленчатый вал в сборе

Каталожный номер:6150020071

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:61500020046

Комплект:9

Примечание:

№ на схеме:3

Наименование:Шкив

Каталожный номер:612600020081

Комплект:1

Примечание:

№ на схеме:4

Наименование:Стабилизатор

Каталожный номер:61560020010

Комплект:1

Примечание:

№ на схеме:5

Наименование:Маховик

Каталожный номер:615G00020041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шестерня маховика

Каталожный номер:612600020208

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:90003802558

Комплект:8

Примечание:

№ на схеме:8

Наименование:Соединительное кольцо маховика

Каталожный номер:615G00020002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:90003931122

Комплект:12

Примечание:

№ на схеме:10

Наименование:Шестиугольный головочный болт

Каталожный номер:90003800543

Комплект:12

Примечание:

№ на схеме:11

Наименование:Опорная рама

Каталожный номер:615G00020003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Фланец

Каталожный номер:61500020070

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шестерня коленвала

Каталожный номер:614020038

Комплект:1

Примечание:

№ на схеме:14

Наименование:Вкладыш

Каталожный номер:90003961504

Комплект:6

Примечание:

№ на схеме:15

Наименование:Заглушка-замок

Каталожный номер:90003960569

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба пружинная

Каталожный номер:90003932024

Комплект:6

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:90003802523

Комплект:6

Примечание:

№ на схеме:18

Наименование:Клиновидный ремень

Каталожный номер:61500020073

Комплект:2

Примечание:

№ на схеме:19

Наименование:Вкладыш

Каталожный номер:90003901418

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гильза

Каталожный номер:615G00020001

Комплект:1

Примечание:
