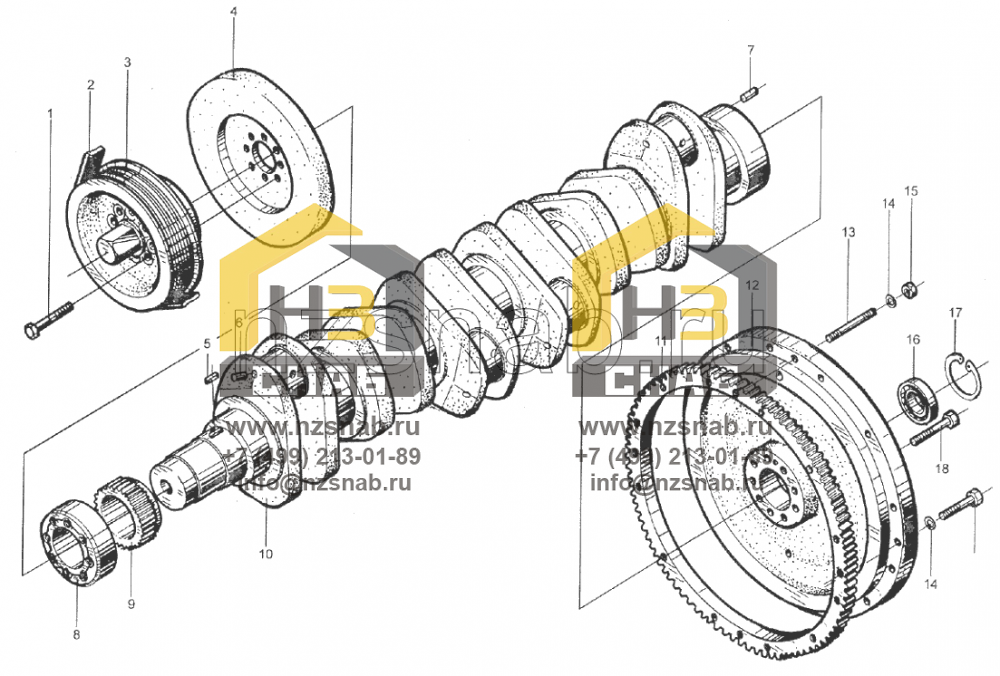

Коленчатый вал

← Блок цилиндров Поршень в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:90003802558

Комплект:8

Примечание:

№ на схеме:2

Наименование:Ремень ручейковый

Каталожный номер:612600020251

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шкив ременной передачи

Каталожный номер:612600020252

Комплект:1

Примечание:

№ на схеме:4

Наименование:Стабилизатор

Каталожный номер:61560020010

Комплект:1

Примечание:

№ на схеме:5

Наименование:Заглушка-замок

Каталожный номер:90003960569

Комплект:1

Примечание:

№ на схеме:6

Наименование:Заглушка

Каталожный номер:612600020311

Комплект:6

Примечание:

№ на схеме:6

Наименование:Вкладыш

Каталожный номер:90003961504

Комплект:6

Примечание:

№ на схеме:7

Наименование:Вкладыш

Каталожный номер:90003901418

Комплект:1

Примечание:

№ на схеме:8

Наименование:Фланец

Каталожный номер:61500020070

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шестерня коленвала

Каталожный номер:614020038

Комплект:1

Примечание:

№ на схеме:10

Наименование:Коленчатый вал

Каталожный номер:61200020024

Комплект:1

Примечание:

№ на схеме:10

Наименование:Коленчатый вал

Каталожный номер:61500020012

Комплект:1

Примечание:

№ на схеме:10

Наименование:Коленчатый вал

Каталожный номер:61560020029

Комплект:1

Примечание:

№ на схеме:10

Наименование:Коленчатый вал

Каталожный номер:61500020071

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шестерня маховика

Каталожный номер:612600020208

Комплект:1

Примечание:

№ на схеме:12

Наименование:Вал шестерни маховика

Каталожный номер:612600020220

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шпилька двусторонняя

Каталожный номер:90003813571

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шайба пружинная

Каталожный номер:90003932024

Комплект:12

Примечание:

№ на схеме:15

Наименование:Гайка

Каталожный номер:90003871305

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шарикоподшипник

Каталожный номер:90003311416

Комплект:1

Примечание:

№ на схеме:17

Наименование:Стопорное кольцо

Каталожный номер:90003934310

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:61500020046

Комплект:9

Примечание:

№ на схеме:19

Наименование:Болт

Каталожный номер:90003800579

Комплект:10

Примечание:
