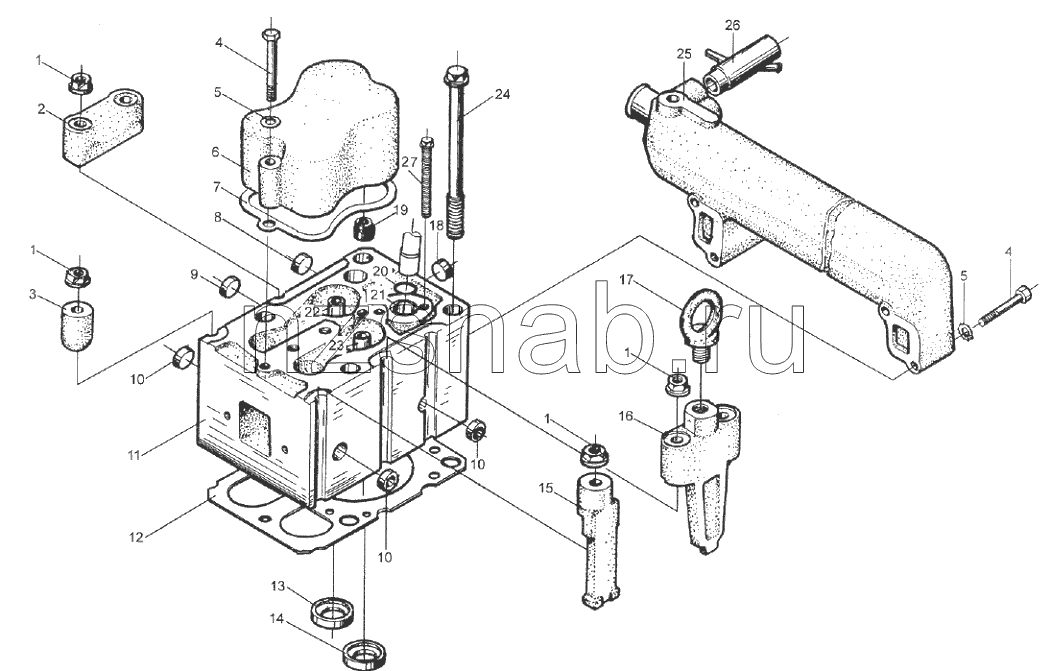

Головка блока цилиндров

← Поршень в сборе Распределительный вал, клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гайка прижимная

Каталожный номер:61200040034

Комплект:21

Примечание:

№ на схеме:2

Наименование:Блок прижимной

Каталожный номер:61500040009

Комплект:5

Примечание:

№ на схеме:3

Наименование:Втулка прижимная

Каталожный номер:61200040023

Комплект:5

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:90003800466

Комплект:24

Примечание:

№ на схеме:5

Наименование:Шайба пружинная

Каталожный номер:90003932023

Комплект:24

Примечание:

№ на схеме:6

Наименование:Кожух головки

Каталожный номер:614040065

Комплект:6

Примечание:

№ на схеме:7

Наименование:Прокладка

Каталожный номер:614040021

Комплект:6

Примечание:

№ на схеме:8

Наименование:Заглушка чашеобразная

Каталожный номер:90003989277

Комплект:6

Примечание:

№ на схеме:9

Наименование:Заглушка чашеобразная

Каталожный номер:90003989721

Комплект:6

Примечание:

№ на схеме:10

Наименование:Заглушка чашеобразная

Каталожный номер:90003989294

Комплект:24

Примечание:

№ на схеме:11

Наименование:Корпус головки

Каталожный номер:61560040040B

Комплект:6

Примечание:

№ на схеме:12

Наименование:Прокладка

Каталожный номер:612600040178

Комплект:6

Примечание:

№ на схеме:12

Наименование:Прокладка

Каталожный номер:61500040049

Комплект:6

Примечание:

№ на схеме:13

Наименование:Сальник впускного клапана

Каталожный номер:61560040057

Комплект:6

Примечание:

№ на схеме:14

Наименование:Сальник выпускного клапана

Каталожный номер:81560040037

Комплект:6

Примечание:

№ на схеме:15

Наименование:Кронштейн

Каталожный номер:61200040027

Комплект:2

Примечание:

№ на схеме:16

Наименование:Кронштейн

Каталожный номер:61500040012

Комплект:2

Примечание:

№ на схеме:17

Наименование:Винт

Каталожный номер:614010388

Комплект:2

Примечание:

№ на схеме:18

Наименование:Заглушка чашеобразная

Каталожный номер:90003989725

Комплект:6

Примечание:

№ на схеме:19

Наименование:Маслосъёмный колпачок

Каталожный номер:612600040114

Комплект:12

Примечание:

№ на схеме:20

Наименование:Уплотнительное кольцо

Каталожный номер:406060010

Комплект:6

Примечание:

№ на схеме:21

Наименование:Втулка масляного впрыска

Каталожный номер:61560040049

Комплект:6

Примечание:

№ на схеме:21

Наименование:Втулка масляного впрыска

Каталожный номер:612600040099

Комплект:6

Примечание:

№ на схеме:22

Наименование:Втулка клапана

Каталожный номер:612600040113

Комплект:12

Примечание:

№ на схеме:23

Наименование:Втулка клапана

Каталожный номер:61500040014

Комплект:6

Примечание:

№ на схеме:24

Наименование:Болт основной

Каталожный номер:61500040023

Комплект:24

Примечание:

№ на схеме:25

Наименование:Выходное водное отверстие

Каталожный номер:61500040102

Комплект:1

Примечание:

№ на схеме:26

Наименование:Соединение

Каталожный номер:61500060045

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:612600080383

Комплект:12

Примечание:
