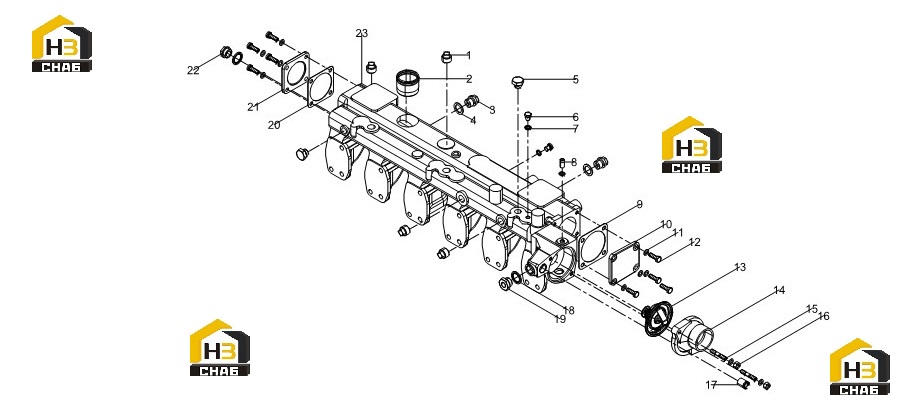

Узел впускного коллектора

← Узел воздухозаборника Пробка коллектора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw plug

Каталожный номер:13022827

Комплект:4

Примечание:

№ на схеме:2

Наименование:Intake pipe nipple

Каталожный номер:13026944

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hexagon plug

Каталожный номер:01125789

Комплект:2

Примечание:

№ на схеме:4

Наименование:Seal washer

Каталожный номер:01118727

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hexagon plug

Каталожный номер:13020947

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hexagon plug

Каталожный номер:01118952

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seal washer

Каталожный номер:01118664

Комплект:3

Примечание:

№ на схеме:8

Наименование:Adapter

Каталожный номер:13020659

Комплект:1

Примечание:

№ на схеме:9

Наименование:Air inlet pipe gasket

Каталожный номер:13031570

Комплект:1

Примечание:

№ на схеме:10

Наименование:Intake plug cap

Каталожный номер:13024455

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:01177981

Комплект:10

Примечание:

№ на схеме:12

Наименование:Hexagon bolt

Каталожный номер:01112331

Комплект:8

Примечание:

№ на схеме:13

Наименование:Internal Thermostat

Каталожный номер:13021132

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thermostat cover

Каталожный номер:13024466

Комплект:1

Примечание:

№ на схеме:15

Наименование:Stud

Каталожный номер:01151397

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hexagon nut (II)

Каталожный номер:01112829

Комплект:2

Примечание:

№ на схеме:17

Наименование:Adapter

Каталожный номер:12188750

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal washer

Каталожный номер:01118737

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hexagon plug

Каталожный номер:01118979

Комплект:1

Примечание:

№ на схеме:20

Наименование:Air inlet pipe gasket

Каталожный номер:13031571

Комплект:1

Примечание:

№ на схеме:21

Наименование:Intake plug cap

Каталожный номер:13024007

Комплект:1

Примечание:

№ на схеме:22

Наименование:Joint

Каталожный номер:13022988

Комплект:1

Примечание:

№ на схеме:23

Наименование:Intake pipe assembly

Каталожный номер:13035401

Комплект:1

Примечание:
