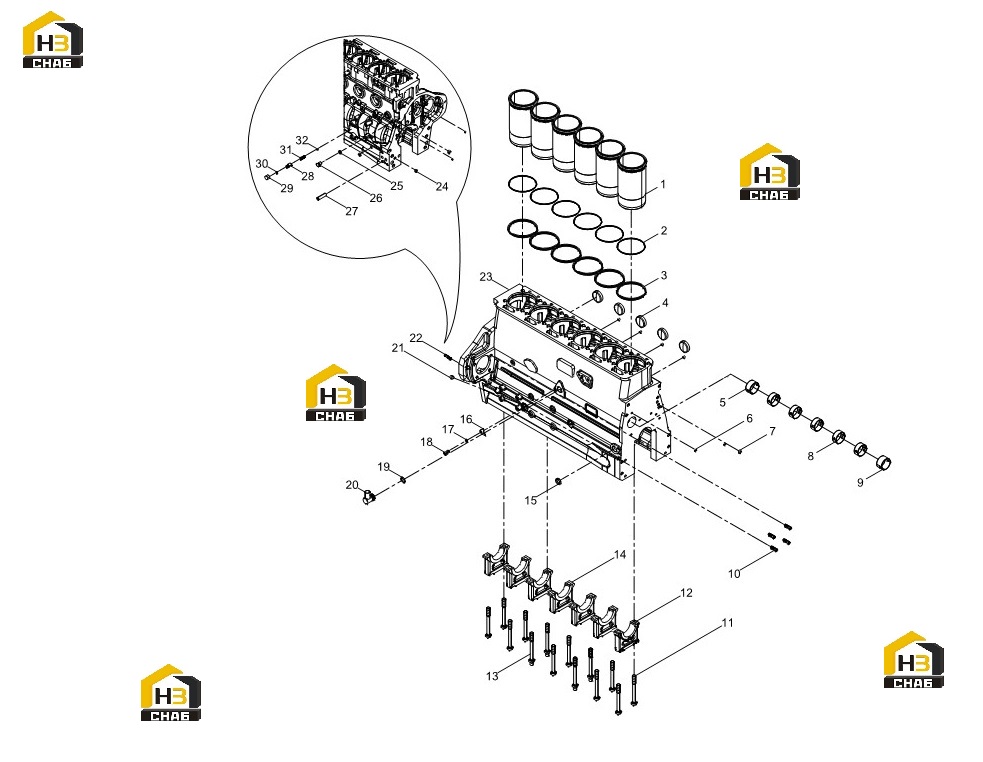

Узел блока цилиндров

← Блок цилиндров в сборе Картер шестерен двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:13056682

Комплект:6

Примечание:

№ на схеме:2

Наименование:O shaped seal washer

Каталожный номер:01153804

Комплект:12

Примечание:

№ на схеме:3

Наименование:O shaped seal washer

Каталожный номер:01153805

Комплект:12

Примечание:

№ на схеме:4

Наименование:Corehole plug

Каталожный номер:01152717

Комплект:5

Примечание:

№ на схеме:5

Наименование:Camshaft bushing

Каталожный номер:12159599

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:12151365

Комплект:8

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:12273515

Комплект:2

Примечание:

№ на схеме:8

Наименование:Camshaft bushing

Каталожный номер:13032911

Комплект:5

Примечание:

№ на схеме:9

Наименование:Camshaft bushing

Каталожный номер:13032912

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stud

Каталожный номер:90003813532S

Комплект:4

Примечание:

№ на схеме:11

Наименование:Main bearing bolt

Каталожный номер:13037380

Комплект:10

Примечание:

№ на схеме:12

Наименование:Thrust bearing cover(roughcast machining)

Каталожный номер:12190135

Комплект:1

Примечание:

№ на схеме:13

Наименование:Main bearing bolt

Каталожный номер:13037381

Комплект:4

Примечание:

№ на схеме:14

Наименование:Main bearing cover(roughcast machining)

Каталожный номер:12188652

Комплект:6

Примечание:

№ на схеме:15

Наименование:Corehole plug

Каталожный номер:13039690

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fixed plate

Каталожный номер:12160129

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:01177981

Комплект:1

Примечание:

№ на схеме:18

Наименование:Inner hexagon screw

Каталожный номер:01151498

Комплект:1

Примечание:

№ на схеме:19

Наименование:O shaped seal washer

Каталожный номер:01153869

Комплект:1

Примечание:

№ на схеме:20

Наименование:Weld elbow

Каталожный номер:12160117

Комплект:1

Примечание:

№ на схеме:21

Наименование:Straight pin

Каталожный номер:13039669

Комплект:1

Примечание:

№ на схеме:22

Наименование:Stud

Каталожный номер:01153348

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cylinder block

Каталожный номер:13039535

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:12273557

Комплект:2

Примечание:

№ на схеме:25

Наименование:Unit seal washer

Каталожный номер:13057039

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hexagon plug

Каталожный номер:01118952

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sleeve

Каталожный номер:13031278

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:12167053

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:12167057

Комплект:1

Примечание:

№ на схеме:30

Наименование:Unit seal washer

Каталожный номер:13023361

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spring

Каталожный номер:01221356

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ball

Каталожный номер:01116958

Комплект:1

Примечание:
