Шкив водяного насоса

← Кронштейн вентилятора в сборе Патрубок водяной →

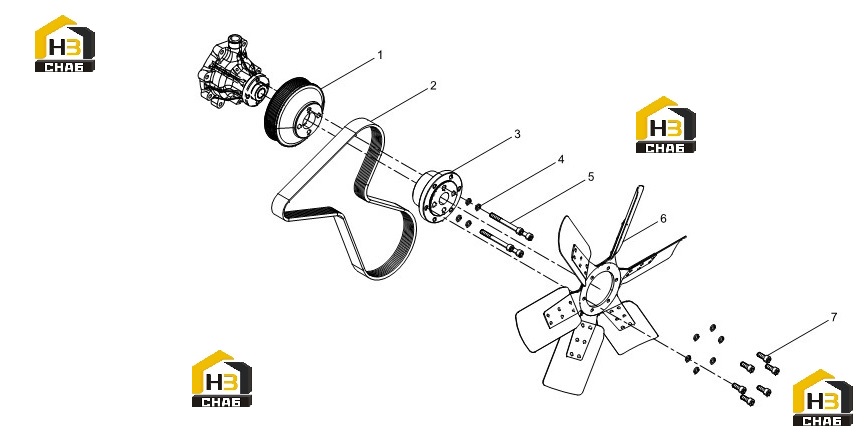

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Belt pulley of water pump

Каталожный номер:13057390

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ribbed belt

Каталожный номер:13038761

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connecting disk of fan

Каталожный номер:13057421

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring washer

Каталожный номер:01178365

Комплект:10

Примечание:

№ на схеме:5

Наименование:Inner hexagon screw

Каталожный номер:13022600

Комплект:4

Примечание:

№ на схеме:6

Наименование:Fan

Каталожный номер:13023757

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hexagon bolt

Каталожный номер:13024405

Комплект:6

Примечание:
