Фильтр топливный в сборе

← Трубка топливная Фильтр топливный тонкой очистки →

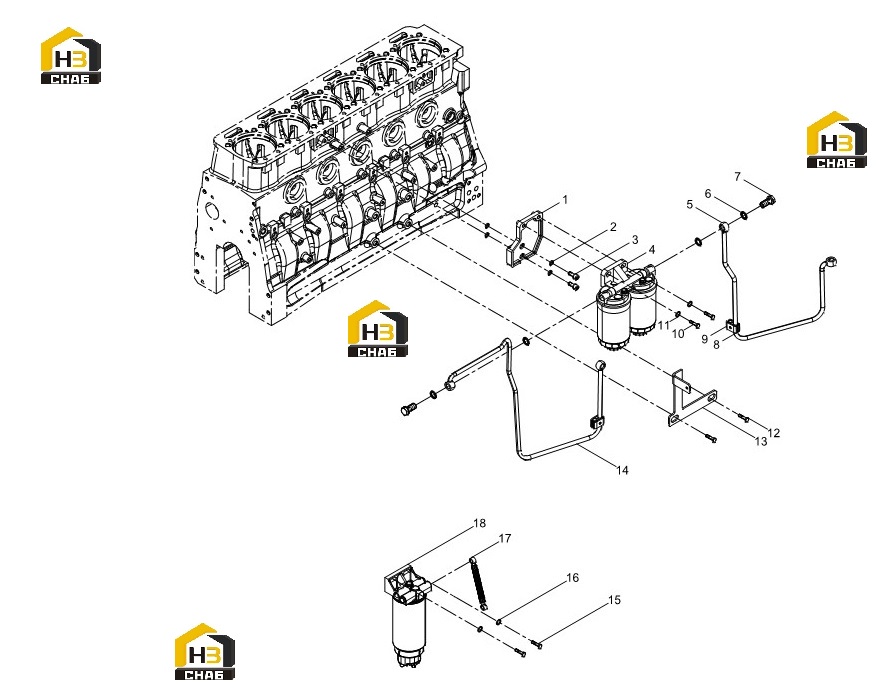

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel filter bracket

Каталожный номер:13024152

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spring washer

Каталожный номер:01177981

Комплект:4

Примечание:

№ на схеме:3

Наименование:Inner hexagon screw

Каталожный номер:01110560

Комплект:2

Примечание:

№ на схеме:4

Наименование:Fuel filter

Каталожный номер:12189882

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel pipe assembly

Каталожный номер:13031600

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal washer

Каталожный номер:612600080200

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hollow bolt

Каталожный номер:01119243

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pipe Clamp Assembly

Каталожный номер:13032541

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe Clamp Assembly

Каталожный номер:13032540

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hexagon bolt

Каталожный номер:01112416

Комплект:2

Примечание:

№ на схеме:11

Наименование:Wave spiral washer

Каталожный номер:01107284

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hexagon bolt

Каталожный номер:01112267

Комплект:2

Примечание:

№ на схеме:13

Наименование:Fuel pipe bracket

Каталожный номер:13035993

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel pipe assembly

Каталожный номер:13031599

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon bolt

Каталожный номер:01151548

Комплект:2

Примечание:

№ на схеме:16

Наименование:Flat washer

Каталожный номер:01151002

Комплект:2

Примечание:

№ на схеме:17

Наименование:Fuel pipe

Каталожный номер:13026330

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fuel filter-water separator

Каталожный номер:612600081320

Комплект:1

Примечание:
