Насос топливный высокого давления

← Трубка подачи масла в турбину с комплектующими Коннектор →

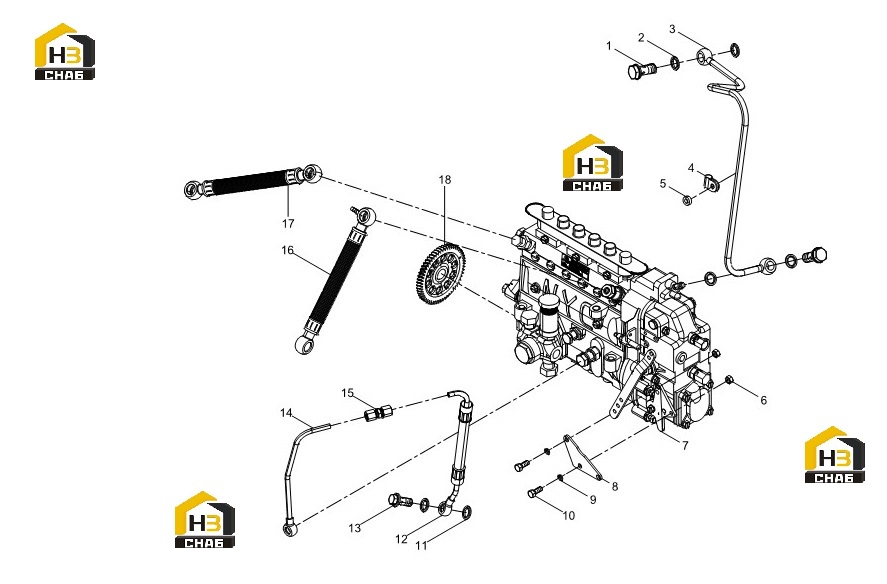

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hollow bolt

Каталожный номер:01119238

Комплект:2

Примечание:

№ на схеме:2

Наименование:Seal washer

Каталожный номер:612600050042

Комплект:4

Примечание:

№ на схеме:3

Наименование:Smoking Limitator Pipe Assembly

Каталожный номер:12200695

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:01173401

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:12167427

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon nut (II)

Каталожный номер:01152783

Комплект:2

Примечание:

№ на схеме:7

Наименование:Injection pump subassembly

Каталожный номер:13053063

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shutdown handle

Каталожный номер:13024366

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring washer

Каталожный номер:01178307

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hexagon bolt

Каталожный номер:01151567

Комплект:2

Примечание:

№ на схеме:11

Наименование:Unit seal washer

Каталожный номер:13057039

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil pipe of injection pump

Каталожный номер:12187856

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hollow bolt

Каталожный номер:01153236

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel Pump Oil Pipe Assembly

Каталожный номер:13020438

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose nipple

Каталожный номер:13021772

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel return pipe

Каталожный номер:13022838

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuel inlet pipe

Каталожный номер:13022934

Комплект:1

Примечание:

№ на схеме:18

Наименование:Driving gear of injection pump

Каталожный номер:13023016

Комплект:1

Примечание:
