Блок цилиндров в сборе

← Фильтр грубой очистки Узел блока цилиндров →

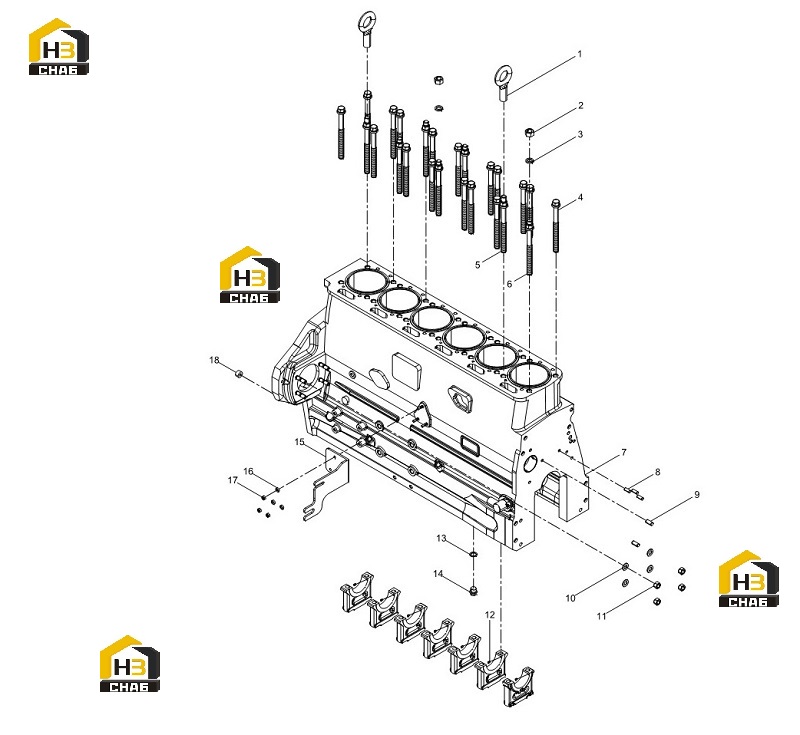

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Eye screw

Каталожный номер:13020212

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hexagon nut

Каталожный номер:01112877

Комплект:2

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:13024222

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder head bolt

Каталожный номер:13037377

Комплект:17

Примечание:

№ на схеме:5

Наименование:Cylinder head bolt

Каталожный номер:13037379

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cylinder head bolt

Каталожный номер:13037378

Комплект:5

Примечание:

№ на схеме:7

Наименование:Cylinder block subassembly

Каталожный номер:13050827

Комплект:1

Примечание:

№ на схеме:8

Наименование:Straight pin

Каталожный номер:01105156

Комплект:3

Примечание:

№ на схеме:9

Наименование:Straight pin

Каталожный номер:13033415

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flat washer

Каталожный номер:01152752

Комплект:4

Примечание:

№ на схеме:11

Наименование:Jam nut

Каталожный номер:01321459

Комплект:4

Примечание:

№ на схеме:12

Наименование:Spring dowel pin

Каталожный номер:01115413

Комплект:7

Примечание:

№ на схеме:13

Наименование:Seal washer

Каталожный номер:01118707

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon plug

Каталожный номер:01151453

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:13030901

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:12167427

Комплект:3

Примечание:

№ на схеме:17

Наименование:Hexagon nut (II)

Каталожный номер:01152783

Комплект:3

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:12159445

Комплект:1

Примечание:
