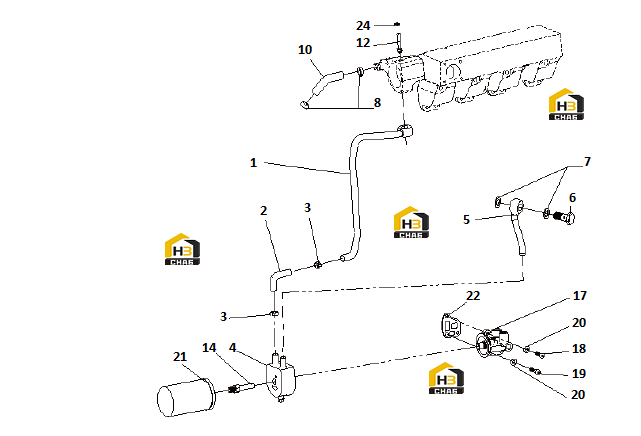

Система охлаждения

← Шкив вентилятора в сборе Патрубки впускной и выпускной в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1-3

Наименование:COOLING WATER LINE

Каталожный номер:13035193

Комплект:1

Примечание:

№ на схеме:5

Наименование:COOLING WATER LINE

Каталожный номер:13054758

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOLLOW SCREW

Каталожный номер:13033424

Комплект:1

Примечание:D18M-STH3102

№ на схеме:7

Наименование:SEALING RIING

Каталожный номер:13034050

Комплект:2

Примечание:22JB982

№ на схеме:8

Наименование:CLIP

Каталожный номер:1177986

Комплект:2

Примечание:AL25-40-W1-2DIN3017

№ на схеме:10

Наименование:SYPHON

Каталожный номер:13034046

Комплект:-

Примечание:DHB06G0131

№ на схеме:10.1

Наименование:SYPHON

Каталожный номер:13034046

Комплект:1

Примечание:DHB06G0132

№ на схеме:10.2

Наименование:SYPHON

Каталожный номер:13032794

Комплект:1

Примечание:DHB06G0131

№ на схеме:10.3

Наименование:SYPHON

Каталожный номер:13032794

Комплект:-

Примечание:DHB06G0132

№ на схеме:12

Наименование:TUBE TIE-IN

Каталожный номер:13027409

Комплект:-

Примечание:DHB06G0131

№ на схеме:12.1

Наименование:TUBE TIE-IN

Каталожный номер:13027409

Комплект:1

Примечание:DHB06G0132

№ на схеме:14

Наименование:CONNECT BREECHBLOCK

Каталожный номер:13024129

Комплект:1

Примечание:

№ на схеме:17

Наименование:FILTED HEAD

Каталожный номер:13024998

Комплект:1

Примечание:

№ на схеме:18

Наименование:CHEESE HEAD SCREW

Каталожный номер:1136431

Комплект:1

Примечание:Q218B1030

№ на схеме:19

Наименование:CHEESE HEAD SCREW

Каталожный номер:1139277

Комплект:1

Примечание:Q218B1040

№ на схеме:20

Наименование:SPRING WASSHER

Каталожный номер:1107284

Комплект:3

Примечание:Q41810

№ на схеме:21

Наименование:SPIN-ON FILTER

Каталожный номер:1174415

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:SPIN-ON FILTER

Каталожный номер:1174421

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEALING RIING

Каталожный номер:12270878

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLIP

Каталожный номер:612600080246

Комплект:1

Примечание:
