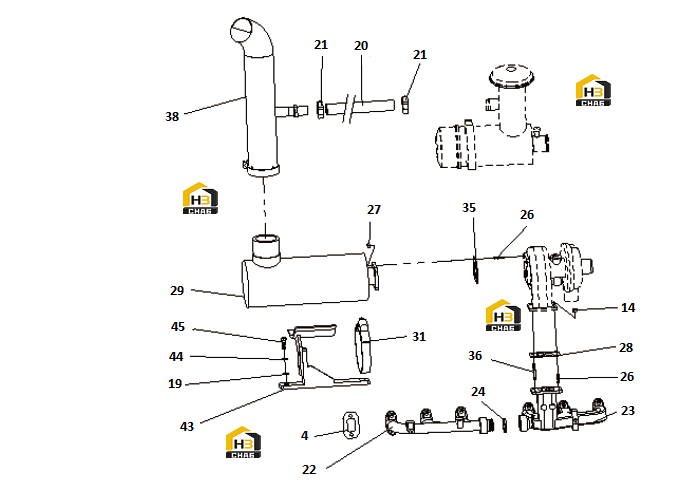

Патрубки впускной и выпускной в сборе (часть 2)

← Патрубки впускной и выпускной в сборе (часть 1) Ремень генератора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:GASKET

Каталожный номер:12161833

Комплект:6

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLT

Каталожный номер:13020714

Комплект:4

Примечание:

№ на схеме:19

Наименование:SPRING LOCK WASHER

Каталожный номер:1178365

Комплект:1

Примечание:Q40310

№ на схеме:20

Наименование:TUBING

Каталожный номер:13031760

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE CLIP

Каталожный номер:1137413

Комплект:2

Примечание:Q67535

№ на схеме:22

Наименование:EXHAUST PIPE

Каталожный номер:13024004

Комплект:1

Примечание:

№ на схеме:23

Наименование:EXHAUST PIPE

Каталожный номер:13034311

Комплект:1

Примечание:

№ на схеме:24

Наименование:SET OF SEALINGS

Каталожный номер:12188619

Комплект:4

Примечание:

№ на схеме:26

Наименование:STUD

Каталожный номер:1143285

Комплект:1

Примечание:M10*25-12.9GB898

№ на схеме:27

Наименование:HEXAGON NUT

Каталожный номер:1321459

Комплект:4

Примечание:Q33210

№ на схеме:28

Наименование:SEALING RING

Каталожный номер:12161833

Комплект:1

Примечание:

№ на схеме:29

Наименование:SILENCER

Каталожный номер:13023179

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLIP CINCTURE

Каталожный номер:13020720

Комплект:-

Примечание:

№ на схеме:35

Наименование:GASKET

Каталожный номер:12161831

Комплект:-

Примечание:

№ на схеме:36

Наименование:STUD

Каталожный номер:1143285

Комплект:-

Примечание:

№ на схеме:38

Наименование:EXHAUST GAS LEAD PIPE

Каталожный номер:13026172

Комплект:1

Примечание:

№ на схеме:38.1

Наименование:TURBOCHARGER

Каталожный номер:13038512

Комплект:1

Примечание:DHB06G0131

№ на схеме:38.2

Наименование:TURBOCHARGER

Каталожный номер:13038512

Комплект:-

Примечание:DHB06G0132

№ на схеме:43

Наименование:BRACKET

Каталожный номер:13029283

Комплект:1

Примечание:

№ на схеме:44

Наименование:PLAIN WASHER

Каталожный номер:1151002

Комплект:2

Примечание:Q40110

№ на схеме:45

Наименование:HEXAGON BOLT

Каталожный номер:1151548

Комплект:2

Примечание:Q150B1025
