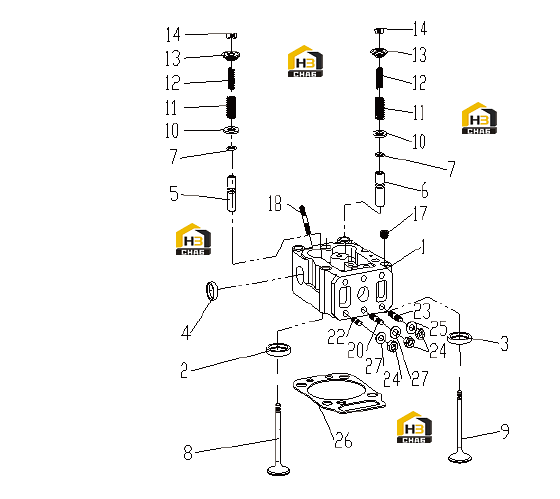

Головка блока с комплектующими

← Крышка клапанная с комплектующими Вал распределительный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER HEAD

Каталожный номер:12279057

Комплект:6

Примечание:

№ на схеме:2

Наименование:VALVE SEAT INTAKE

Каталожный номер:13026865

Комплект:6

Примечание:

№ на схеме:3

Наименование:VALVE SEAT EXHAUST

Каталожный номер:13026866

Комплект:6

Примечание:

№ на схеме:5

Наименование:VALVE GUIDE

Каталожный номер:13026863

Комплект:6

Примечание:

№ на схеме:6

Наименование:VALVE GUIDE

Каталожный номер:13026864

Комплект:6

Примечание:

№ на схеме:7

Наименование:AIRPROOF COVER

Каталожный номер:13023391

Комплект:12

Примечание:

№ на схеме:8

Наименование:INLET VALVE

Каталожный номер:12159606

Комплект:6

Примечание:

№ на схеме:9

Наименование:EXHAUST VALVE

Каталожный номер:12159608

Комплект:6

Примечание:

№ на схеме:10

Наименование:SPRING CAP

Каталожный номер:13024293

Комплект:12

Примечание:

№ на схеме:11

Наименование:VALVE SPRING

Каталожный номер:12159606

Комплект:12

Примечание:

№ на схеме:12

Наименование:VALVE SPRING

Каталожный номер:12159608

Комплект:12

Примечание:

№ на схеме:13

Наименование:SPRING CAP

Каталожный номер:12164645

Комплект:12

Примечание:

№ на схеме:14

Наименование:VALVE COLLET

Каталожный номер:12164698

Комплект:24

Примечание:

№ на схеме:17

Наименование:SCREW PLUG

Каталожный номер:1104736

Комплект:6

Примечание:ZM22*1.5-5.8-DIN906

№ на схеме:18

Наименование:STUD

Каталожный номер:1152538

Комплект:12

Примечание:Q1200840

№ на схеме:20

Наименование:STUD

Каталожный номер:1152500

Комплект:6

Примечание:Q12010100

№ на схеме:22

Наименование:STUD

Каталожный номер:1113472

Комплект:12

Примечание:Q1201030

№ на схеме:23

Наименование:STUD

Каталожный номер:13032347

Комплект:12

Примечание:Q1201040

№ на схеме:24

Наименование:NUT

Каталожный номер:1143995

Комплект:24

Примечание:M10-10(15)

№ на схеме:25

Наименование:PLAIN WASHER

Каталожный номер:12163182

Комплект:12

Примечание:

№ на схеме:26

Наименование:CYLINDER HEAD GASKET

Каталожный номер:13026701

Комплект:6

Примечание:

№ на схеме:27

Наименование:PLAIN WASHER

Каталожный номер:12167216

Комплект:12

Примечание:
