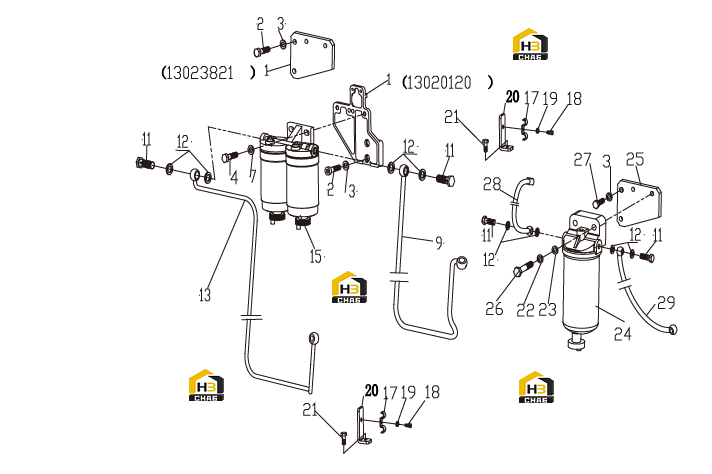

Фильтр топливный в сборе

← Форсунка топливная Трубки топливные двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:12189915

Комплект:1

Примечание:

№ на схеме:2

Наименование:CHEESE HEAD SCREW

Каталожный номер:1110560

Комплект:2

Примечание:M8*20-12.9GB70

№ на схеме:3

Наименование:SPRING LOCK WASHER

Каталожный номер:01177981

Комплект:2

Примечание:Q40308

№ на схеме:4

Наименование:HEXAGON BOLT

Каталожный номер:01112416

Комплект:2

Примечание:Q150B1025

№ на схеме:7

Наименование:SPRING WASHER

Каталожный номер:01107284

Комплект:2

Примечание:Q418B10

№ на схеме:9

Наименование:PIPE

Каталожный номер:13023278

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOLLOW SCREW

Каталожный номер:13032649

Комплект:2

Примечание:D10M-STH3102

№ на схеме:12

Наименование:SEALING RING

Каталожный номер:612600080200

Комплект:8

Примечание:14JB982

№ на схеме:13

Наименование:PIPE

Каталожный номер:13023279

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL FILTER

Каталожный номер:12189882

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLIP

Каталожный номер:13023280

Комплект:2

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLT

Каталожный номер:13021976

Комплект:2

Примечание:M5*10-8.8GB29.1-8.8

№ на схеме:19

Наименование:PLAIN WASHER

Каталожный номер:12167427

Комплект:2

Примечание:

№ на схеме:20

Наименование:BRACKET

Каталожный номер:13023281

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLT

Каталожный номер:01112405

Комплект:2

Примечание:Q150B1020

№ на схеме:22

Наименование:SPRING LOCK WASHER

Каталожный номер:1178365

Комплект:2

Примечание:Q40310

№ на схеме:23

Наименование:PLAIN WASHER

Каталожный номер:1152752

Комплект:2

Примечание:Q40110

№ на схеме:24

Наименование:FUEL FILTER

Каталожный номер:13022658

Комплект:1

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:13024778

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLT

Каталожный номер:1111297

Комплект:2

Примечание:Q150B1045

№ на схеме:27

Наименование:HEXAGON BOLT

Каталожный номер:1137083

Комплект:2

Примечание:Q150B0820

№ на схеме:28

Наименование:OIL PIPE

Каталожный номер:13025937

Комплект:1

Примечание:

№ на схеме:29

Наименование:OIL PIPE

Каталожный номер:13022793

Комплект:-

Примечание:
