Трубка подачи масла в турбину с комплектующими

← Патрубок маслозаборный с крепежными болтами Насос топливный высокого давления →

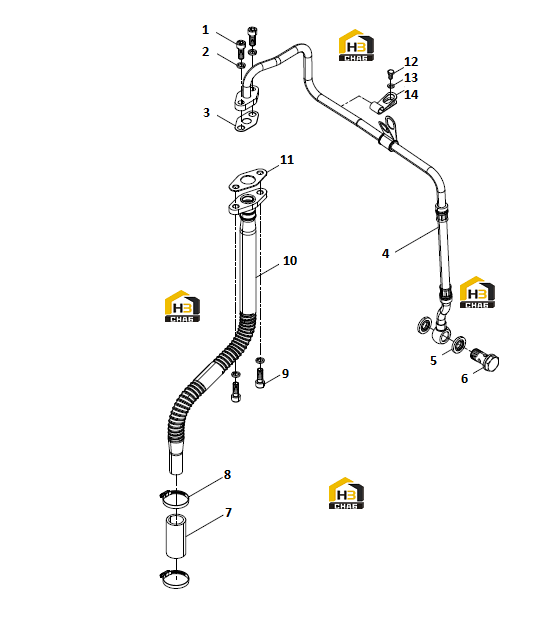

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inner hexagon screw

Каталожный номер:90013050092

Комплект:2

Примечание:

№ на схеме:2

Наименование:Single Coil Spring Lock Washer, Normal Type

Каталожный номер:90014010013

Комплект:4

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:13031515

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil inlet pipe assembly of turbocharger

Каталожный номер:13024456

Комплект:1

Примечание:

№ на схеме:5

Наименование:Unit seal washer

Каталожный номер:13023361

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hollow bolt

Каталожный номер:01119248

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil Connecting Rubber Pipe

Каталожный номер:13026005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:90003989340

Комплект:2

Примечание:

№ на схеме:9

Наименование:Inner hexagon screw

Каталожный номер:90013050090

Комплект:2

Примечание:

№ на схеме:10

Наименование:Oil return pipe assembly of turbocharger

Каталожный номер:13021548

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:13031516

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hexagon bolt

Каталожный номер:90003802321

Комплект:1

Примечание:

№ на схеме:13

Наименование:Single Coil Spring Lock Washer, Normal Type

Каталожный номер:90014010012

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:12210090

Комплект:1

Примечание:
