Насос водяной в сборе

Насос водяной в сборе

← Узел водопроводной трубы Группа кронштейнов вентилятора →

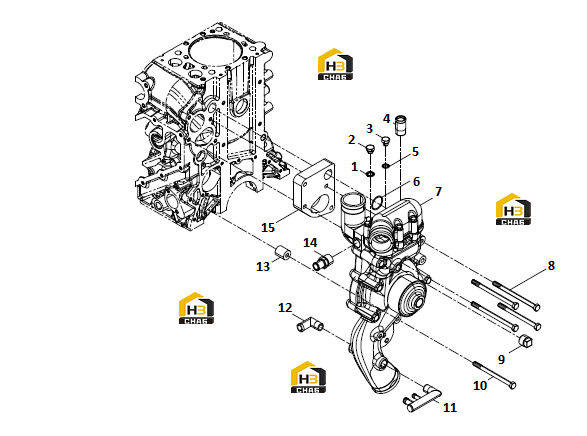

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seal washer
Каталожный номер:612600080200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hexagon plug
Каталожный номер:90003962020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hexagon plug
Каталожный номер:90003962019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Water pipe joint
Каталожный номер:612630060034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Seal washer
Каталожный номер:612600050042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seal washer
Каталожный номер:612630060056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Water pump
Каталожный номер:612640060076
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon bolt
Каталожный номер:90003800569
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Square Taper Screw Plug
Каталожный номер:90017010007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon bolt
Каталожный номер:612639000035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Water return pipe nipple
Каталожный номер:612640060027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Water return connecting pipe
Каталожный номер:612630060200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Supporting plate
Каталожный номер:612630060782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Adapter
Каталожный номер:612630060959
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Intermediate gasket of water pump
Каталожный номер:612630060776
Комплект:1
Примечание:
