Компрессор воздушный в сборе

Компрессор воздушный в сборе

← Труба выхлопная задняя турбонагнетателя Поддон масляный с крепежными болтами →

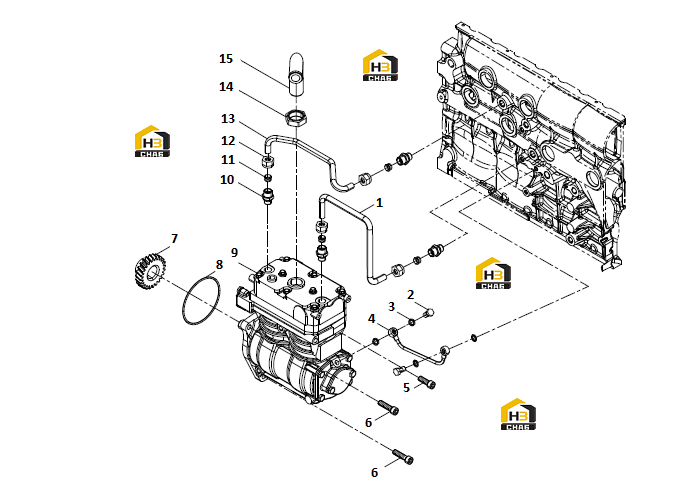

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Water inlet pipe of air compressor
Каталожный номер:612630030036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hollow bolt
Каталожный номер:612630030055
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Seal washer
Каталожный номер:612600080246
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Oil pipe
Каталожный номер:612630030037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Inner hexagon screw
Каталожный номер:90003862532S
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Inner hexagon screw
Каталожный номер:90013550004S
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Air compressor gear
Каталожный номер:612630030032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O shaped seal washer
Каталожный номер:612639000039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Air compressor
Каталожный номер:612630030047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adapter
Каталожный номер:612639000057
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cutting sleeve
Каталожный номер:90003559563
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Coupling nut
Каталожный номер:612639000022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Water outlet pipe of air compressor
Каталожный номер:612630030034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon nut
Каталожный номер:612600130012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adapter
Каталожный номер:612600130056
Комплект:1
Примечание:
