Блок цилиндров

← Комплектующие бака мочевины Блок цилиндров в сборе →

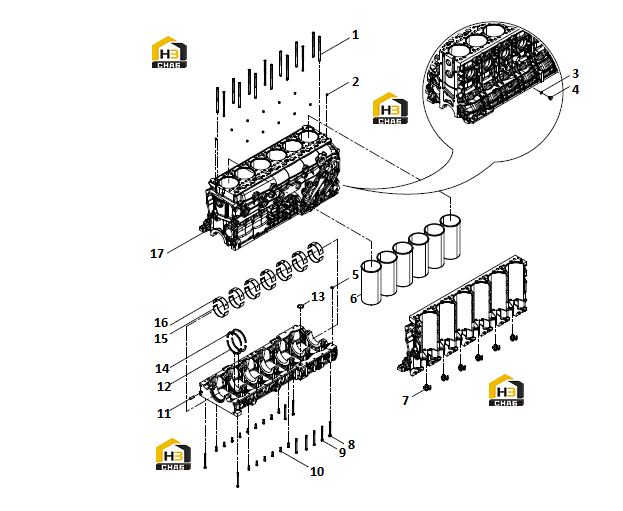

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head bolt

Каталожный номер:612630010069S

Комплект:14

Примечание:

№ на схеме:2

Наименование:Straight pin

Каталожный номер:612639000089

Комплект:12

Примечание:

№ на схеме:3

Наименование:Seal washer

Каталожный номер:612600050042

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hexagon plug

Каталожный номер:90003962019

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring sealing type

Каталожный номер:612639000088

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cylinder liner

Каталожный номер:612630010055

Комплект:6

Примечание:

№ на схеме:7

Наименование:Nozzle assembly

Каталожный номер:612630010173

Комплект:6

Примечание:

№ на схеме:8

Наименование:Hexagon bolt

Каталожный номер:90011350082

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon bolt

Каталожный номер:90011350085

Комплект:8

Примечание:

№ на схеме:10

Наименование:Inner hexagon screw

Каталожный номер:90003862428

Комплект:15

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:612639000034

Комплект:1

Примечание:12x35

№ на схеме:12

Наименование:Thrust washer (lower)

Каталожный номер:612630010630

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring sealing type

Каталожный номер:612630010107

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thrust washer (upper)

Каталожный номер:612630010629

Комплект:2

Примечание:

№ на схеме:15

Наименование:Main bearing bushing(lower)

Каталожный номер:612630010089

Комплект:7

Примечание:

№ на схеме:16

Наименование:Main bearing bushing (upper)

Каталожный номер:612630010088

Комплект:7

Примечание:

№ на схеме:17

Наименование:Pre-assembled cylinder block

Каталожный номер:612630010531

Комплект:1

Примечание:
