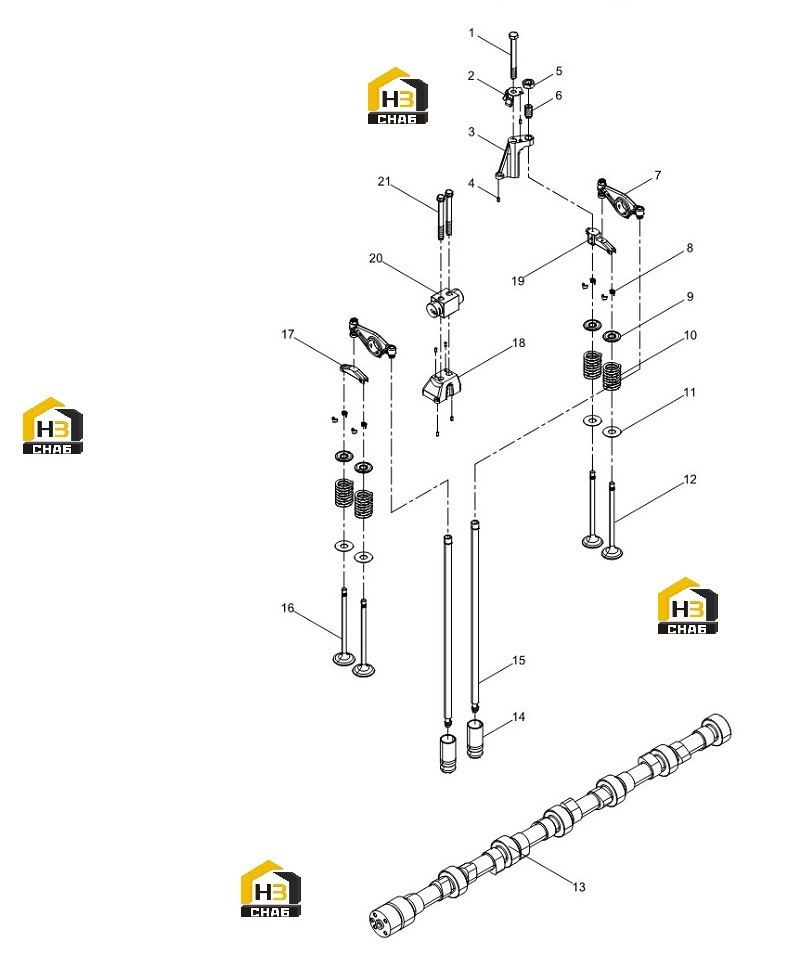

Узел привода клапанов

← Узел головки блока цилиндров Коромысло выпускного клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:612639000066

Комплект:6

Примечание:

№ на схеме:2

Наименование:Wire harness bracket of injector

Каталожный номер:612630040052

Комплект:6

Примечание:

№ на схеме:3

Наименование:EVB bracket

Каталожный номер:612630050010

Комплект:6

Примечание:

№ на схеме:4

Наименование:Straight pin

Каталожный номер:612639000087

Комплект:36

Примечание:

№ на схеме:5

Наименование:EVB lock nut

Каталожный номер:612630050012

Комплект:6

Примечание:

№ на схеме:6

Наименование:EVB adjusting screw

Каталожный номер:612630050011

Комплект:6

Примечание:

№ на схеме:7

Наименование:The combination of the arm and the arm is a combination of the arm.

Каталожный номер:612630050016

Комплект:12

Примечание:

№ на схеме:8

Наименование:Valve collet

Каталожный номер:612630050015

Комплект:48

Примечание:

№ на схеме:9

Наименование:Valve spring seat (upper)

Каталожный номер:612630050014

Комплект:24

Примечание:

№ на схеме:10

Наименование:Valve spring

Каталожный номер:612630050005

Комплект:24

Примечание:

№ на схеме:11

Наименование:Valve spring seat(lower)

Каталожный номер:612630050019

Комплект:24

Примечание:

№ на схеме:12

Наименование:Exhaust valve

Каталожный номер:612630050002

Комплект:12

Примечание:

№ на схеме:13

Наименование:Camshaft assembly

Каталожный номер:612630050061

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tappet

Каталожный номер:612630050007

Комплект:12

Примечание:

№ на схеме:15

Наименование:Valve pusher assembly

Каталожный номер:612630050021

Комплект:12

Примечание:

№ на схеме:16

Наименование:Intake valve

Каталожный номер:612630050001

Комплект:12

Примечание:

№ на схеме:17

Наименование:Valve bridge

Каталожный номер:612630050009

Комплект:6

Примечание:

№ на схеме:18

Наименование:Rocker armer bracket

Каталожный номер:612630050013

Комплект:6

Примечание:

№ на схеме:19

Наименование:EVB valve subunit

Каталожный номер:612630050008

Комплект:6

Примечание:

№ на схеме:20

Наименование:combination.

Каталожный номер:612630050018

Комплект:6

Примечание:

№ на схеме:21

Наименование:Hexagon bolt

Каталожный номер:612639000095

Комплект:12

Примечание:
