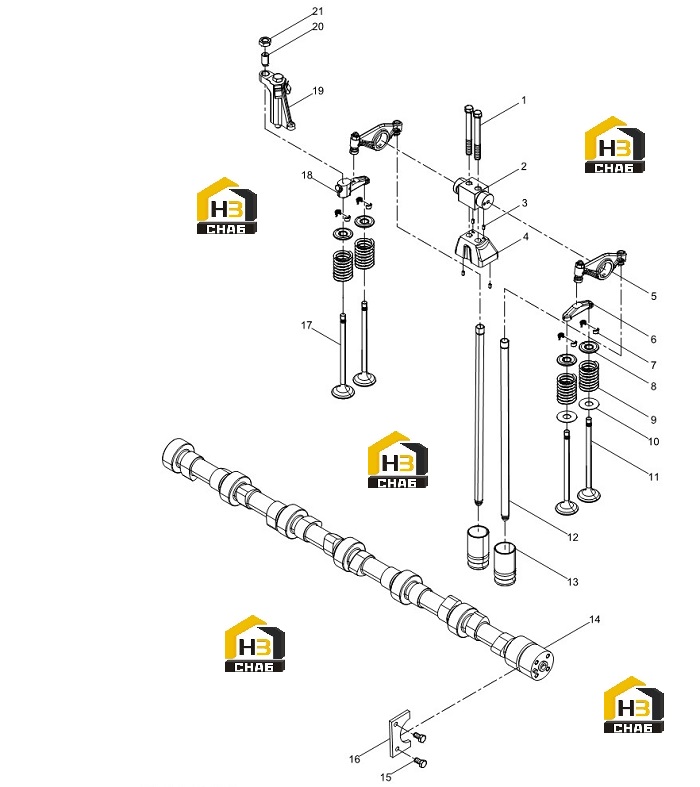

Группа клапанных цепей

← Головка блока с выпускным и впускным клапаном Кронштейн evb в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon Head Bolt

Каталожный номер:1000271249

Комплект:12

Примечание:

№ на схеме:2

Наименование:Rocker Arm Shaft Set

Каталожный номер:612630050018

Комплект:6

Примечание:

№ на схеме:3

Наименование:Parallel Pin

Каталожный номер:612639000087

Комплект:30

Примечание:

№ на схеме:4

Наименование:Rocker Arm Bracket Assembly

Каталожный номер:612630050013

Комплект:6

Примечание:

№ на схеме:5

Наименование:Rocker Arm Set

Каталожный номер:612630050016

Комплект:12

Примечание:

№ на схеме:6

Наименование:Valve Bridge

Каталожный номер:612630050009

Комплект:6

Примечание:

№ на схеме:7

Наименование:Valve Collet

Каталожный номер:612630050015

Комплект:48

Примечание:

№ на схеме:8

Наименование:Valve Spring Top Retainer

Каталожный номер:612630050014

Комплект:24

Примечание:

№ на схеме:9

Наименование:Valve Spring

Каталожный номер:612630050005

Комплект:24

Примечание:

№ на схеме:10

Наименование:Valve Spring Bottom Retainer

Каталожный номер:612630050019

Комплект:12

Примечание:

№ на схеме:11

Наименование:Intake Valve

Каталожный номер:612630050001

Комплект:12

Примечание:

№ на схеме:12

Наименование:Push Rod

Каталожный номер:612650050002

Комплект:12

Примечание:

№ на схеме:13

Наименование:Tappet

Каталожный номер:61500050032

Комплект:12

Примечание:

№ на схеме:14

Наименование:Camshaft Assembly

Каталожный номер:612650050006

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon Head Bolt

Каталожный номер:90003802399S

Комплект:2

Примечание:

№ на схеме:16

Наименование:Camshaft Thrust Plate

Каталожный номер:614050133

Комплект:1

Примечание:

№ на схеме:17

Наименование:Exhaust Valve

Каталожный номер:612630050002

Комплект:12

Примечание:

№ на схеме:18

Наименование:EVB Valve Bridge Assembly

Каталожный номер:612630050008

Комплект:6

Примечание:

№ на схеме:19

Наименование:EVB Bracket Assembly

Каталожный номер:612630050147

Комплект:6

Примечание:

№ на схеме:20

Наименование:Adjusting Screw

Каталожный номер:612630050011

Комплект:6

Примечание:

№ на схеме:21

Наименование:Adjusting Nut

Каталожный номер:612630050012

Комплект:6

Примечание:
