Компрессор воздушный

Компрессор воздушный

← Патрубки компрессора Компрессор воздушный в сборе →

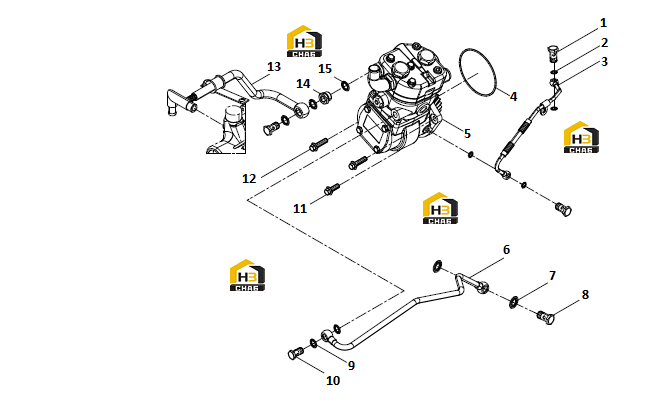

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hollow bolt
Каталожный номер:612600130333
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal washer
Каталожный номер:612600080246
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Oil pipe of air compressor assembly
Каталожный номер:612600130326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seal washer
Каталожный номер:30800010003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Air compressor assembly
Каталожный номер:612600130775
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Water inlet pipe assembly
Каталожный номер:612600130759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Unit seal washer
Каталожный номер:13023361
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hollow bolt
Каталожный номер:90003962627
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Seal washer
Каталожный номер:612600080200
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hollow bolt
Каталожный номер:90003962621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon Flange Bolt
Каталожный номер:90011430017S
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon Flange Bolt
Каталожный номер:90011430032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Water return pipe assembly of air compressor
Каталожный номер:612600130385
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Adapter body
Каталожный номер:99100360161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Unit seal washer
Каталожный номер:13023364
Комплект:1
Примечание:
