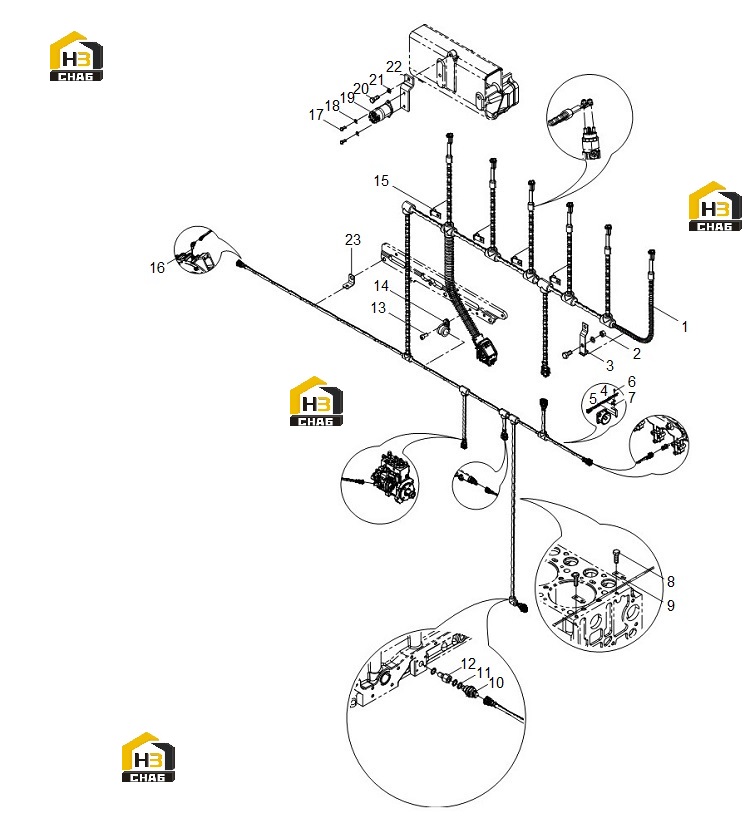

Жгут проводов электронной системы управления и группа датчиков

← Группа топливных труб низкого давления Датчик положения коленвала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Engine Harness Assembly

Каталожный номер:612640080021

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hexagon nut (I)

Каталожный номер:90003871252

Комплект:1

Примечание:

№ на схеме:3

Наименование:Harness fixing bracket

Каталожный номер:612600080834

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wave spiral washer

Каталожный номер:90003932023

Комплект:2

Примечание:

№ на схеме:5

Наименование:Harness bracket

Каталожный номер:612600082799

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon bolt

Каталожный номер:90003802411

Комплект:2

Примечание:

№ на схеме:7

Наименование:Harness bracket

Каталожный номер:612600082800

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Flange Bolt

Каталожный номер:612600082668

Комплект:2

Примечание:

№ на схеме:9

Наименование:Harness clamp plate

Каталожный номер:612600080725

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pressure and Temperature Sensor

Каталожный номер:612600090920

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal washer

Каталожный номер:612600080275

Комплект:3

Примечание:

№ на схеме:12

Наименование:Oil pressure sensor joint

Каталожный номер:612600090391

Комплект:1

Примечание:

№ на схеме:13

Наименование:Inner hexagon screw

Каталожный номер:90003862419

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe Clamp Assembly

Каталожный номер:612600081631

Комплект:1

Примечание:

№ на схеме:15

Наименование:Harness fixing bracket

Каталожный номер:612600080833

Комплект:4

Примечание:

№ на схеме:16

Наименование:Speed sensor assembly

Каталожный номер:612600081751

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hexagonal head bolt full thread

Каталожный номер:90011270059

Комплект:2

Примечание:

№ на схеме:18

Наименование:Flat washer

Каталожный номер:90014040005

Комплект:2

Примечание:

№ на схеме:19

Наименование:Intake heating relay

Каталожный номер:612630080076

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hexagon bolt

Каталожный номер:90003802419

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring washer

Каталожный номер:90003931102

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:612600112900

Комплект:1

Примечание:

№ на схеме:23

Наименование:Harness bracket

Каталожный номер:612600081698

Комплект:1

Примечание:
