Вентилятор в сборе

Вентилятор в сборе

← Адаптер водяного насоса двигателя Натяжитель ремня →

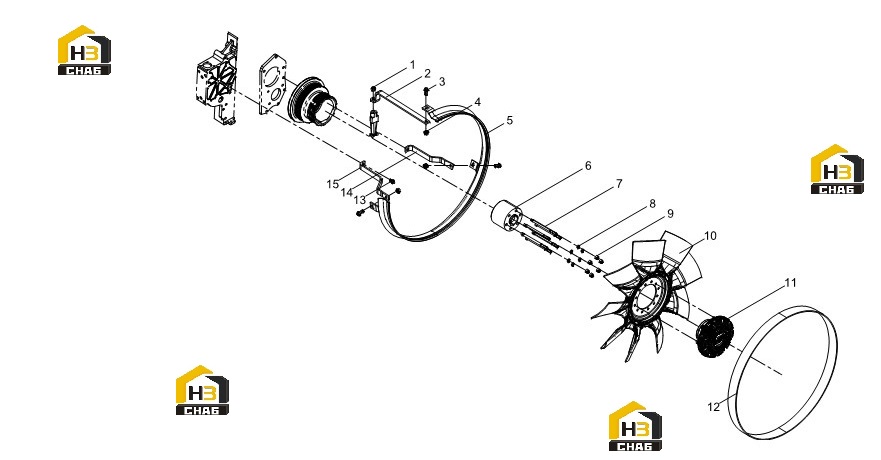

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Prevailing Torque Type All-metal Hexagon Nut,
Каталожный номер:90003888453
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fixed plate
Каталожный номер:612600061066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hexagon Flange Bolt
Каталожный номер:90011430008
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon Flange Nut
Каталожный номер:612600061720
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Air guiding assembly
Каталожный номер:612600061062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Intermediate flange
Каталожный номер:612600060167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Stud
Каталожный номер:90011620012
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring washer
Каталожный номер:90003931122
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon nut (I)
Каталожный номер:90003871305
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fan
Каталожный номер:612600060215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fan Clutch
Каталожный номер:61500060226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Air cowl assembly
Каталожный номер:AZ1560060016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon Flange Bolt
Каталожный номер:90011430040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fixed plate
Каталожный номер:612600061059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fixed plate
Каталожный номер:612600061058
Комплект:1
Примечание:
