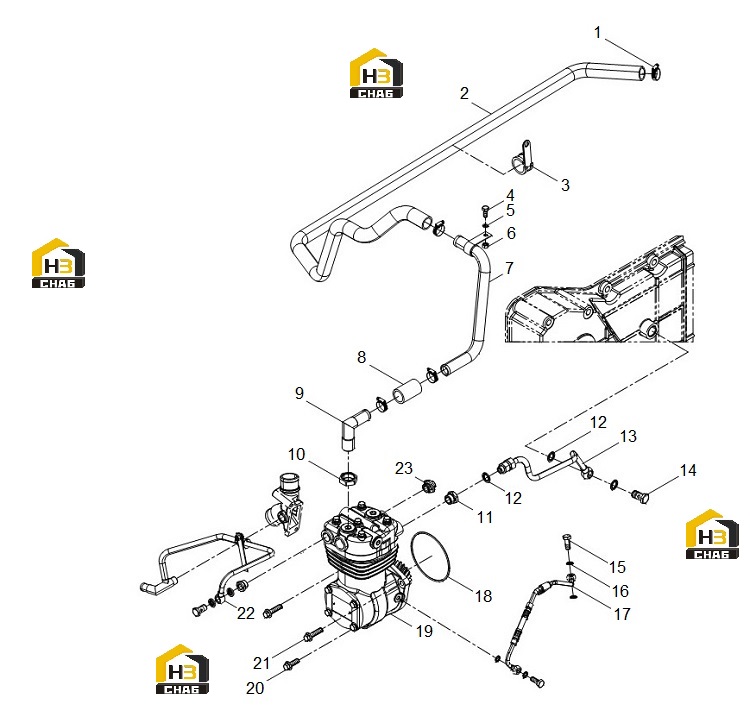

Компрессор воздушный в сборе

← Охладитель промежуточный Шестерня воздушного компрессора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose clip

Каталожный номер:90003989301

Комплект:4

Примечание:

№ на схеме:2

Наименование:Air Connecting Rubber Pipe

Каталожный номер:612600130387

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe Clamp Assembly

Каталожный номер:612600112639

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hexagon bolt

Каталожный номер:90003802415

Комплект:1

Примечание:

№ на схеме:5

Наименование:Wave spiral washer

Каталожный номер:90003932023

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon nut (I)

Каталожный номер:90003871252

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air inlet pipe of air compressor

Каталожный номер:612600130363

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil Connecting Rubber Pipe

Каталожный номер:612630060383

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:612600130058

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hexagon nut

Каталожный номер:612600130303

Комплект:1

Примечание:

№ на схеме:11

Наименование:Adapter body

Каталожный номер:99100360161

Комплект:2

Примечание:

№ на схеме:12

Наименование:Unit seal washer

Каталожный номер:13023361

Комплект:5

Примечание:

№ на схеме:13

Наименование:Water inlet pipe of air compressor

Каталожный номер:612600130316

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hollow bolt

Каталожный номер:90003962627

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hollow bolt

Каталожный номер:612600130333

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal washer

Каталожный номер:612600080246

Комплект:4

Примечание:

№ на схеме:17

Наименование:Oil pipe of air compressor assembly

Каталожный номер:612600130326

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal washer

Каталожный номер:30800010003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Air compressor assembly

Каталожный номер:612600130624

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430017S

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430032

Комплект:2

Примечание:

№ на схеме:22

Наименование:Water return pipe assembly of air compressor

Каталожный номер:612600130355

Комплект:1

Примечание:

№ на схеме:23

Наименование:Exhaust pipe nipple

Каталожный номер:612600130270

Комплект:1

Примечание:
