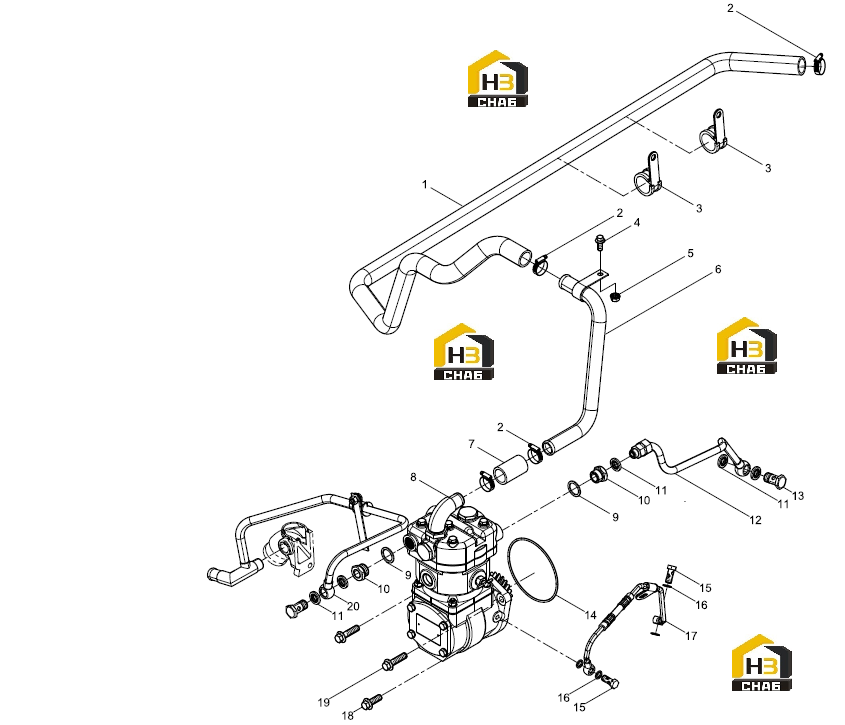

Комплектующие для воздушного компрессора

← Охладитель промежуточный Компрессор воздушный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air inlet pipe of air compressor

Каталожный номер:612600130653

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose clip

Каталожный номер:90003989301

Комплект:4

Примечание:

№ на схеме:3

Наименование:Pipe Clamp Assembly

Каталожный номер:612600112639

Комплект:2

Примечание:

№ на схеме:4

Наименование:Toothed bolt

Каталожный номер:90011430016

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hexagon Flange Nut

Каталожный номер:612600061719

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air inlet pipe of air compressor

Каталожный номер:612600130363

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil Connecting Rubber Pipe

Каталожный номер:612630060017

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air compressor assembly

Каталожный номер:612600130927

Комплект:1

Примечание:

№ на схеме:9

Наименование:Unit seal washer

Каталожный номер:13023364

Комплект:2

Примечание:

№ на схеме:10

Наименование:Adapter body

Каталожный номер:99100360161

Комплект:2

Примечание:

№ на схеме:11

Наименование:Unit seal washer

Каталожный номер:13023361

Комплект:5

Примечание:

№ на схеме:12

Наименование:Water inlet pipe of air compressor

Каталожный номер:612600130316

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hollow bolt

Каталожный номер:90003962627

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal washer

Каталожный номер:30800010003

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hollow bolt

Каталожный номер:612600130333

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal washer

Каталожный номер:612600080246

Комплект:4

Примечание:

№ на схеме:17

Наименование:Oil pipe of air compressor assembly

Каталожный номер:612600130326

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430017S

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430032

Комплект:2

Примечание:

№ на схеме:20

Наименование:Water return pipe assembly of air compressor

Каталожный номер:612600130355

Комплект:1

Примечание:
