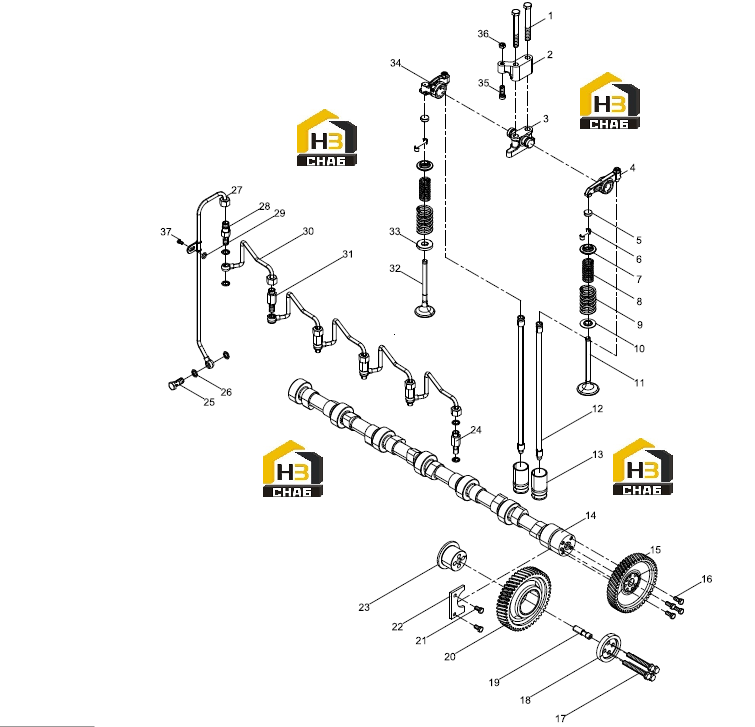

Деталь клапанного механизма

← Полость штоковая Вал распределительный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon bolt

Каталожный номер:90011350067

Комплект:12

Примечание:

№ на схеме:2

Наименование:Carrying arm

Каталожный номер:612600050028

Комплект:6

Примечание:

№ на схеме:3

Наименование:Valve rocker arm seat assembly

Каталожный номер:612600050027

Комплект:3

Примечание:

№ на схеме:4

Наименование:Intake valve rocker arm

Каталожный номер:612600050177

Комплект:6

Примечание:

№ на схеме:5

Наименование:Valve cap

Каталожный номер:61500050105

Комплект:12

Примечание:

№ на схеме:6

Наименование:Valve collet

Каталожный номер:61500050025

Комплект:24

Примечание:

№ на схеме:7

Наименование:Valve spring seat upper

Каталожный номер:61500050109

Комплект:12

Примечание:

№ на схеме:8

Наименование:Inner valve spring

Каталожный номер:61500050001

Комплект:12

Примечание:

№ на схеме:9

Наименование:Outer valve spring

Каталожный номер:61500050002

Комплект:12

Примечание:

№ на схеме:10

Наименование:Intake valve spring seat lower

Каталожный номер:614050017

Комплект:6

Примечание:

№ на схеме:11

Наименование:Intake valve

Каталожный номер:612600050073

Комплект:6

Примечание:

№ на схеме:12

Наименование:Push rod

Каталожный номер:612600050210

Комплект:12

Примечание:

№ на схеме:13

Наименование:Tappet

Каталожный номер:61500050032

Комплект:12

Примечание:

№ на схеме:14

Наименование:Camshaft assembly

Каталожный номер:612600050087

Комплект:1

Примечание:

№ на схеме:15

Наименование:Camshaft timing gear

Каталожный номер:614050053

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon bolt

Каталожный номер:612600050145S

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hexagon bolt

Каталожный номер:61560050059S

Комплект:4

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:61560050045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:61560050058

Комплект:1

Примечание:

№ на схеме:20

Наименование:Intermediate gear assembly

Каталожный номер:61560050053

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hexagon bolt

Каталожный номер:90003802399S

Комплект:2

Примечание:

№ на схеме:22

Наименование:Camshaft thrust

Каталожный номер:614050133

Комплект:1

Примечание:

№ на схеме:23

Наименование:Intermediate gear shaft

Каталожный номер:61560050044

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw joint

Каталожный номер:612600050041

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hollow bolt

Каталожный номер:612600050039

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seal washer

Каталожный номер:612600050042

Комплект:13

Примечание:

№ на схеме:27

Наименование:EVB fuel inlet pipe assembly long

Каталожный номер:612600050123

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hollow bolt adapter

Каталожный номер:612600050107

Комплект:1

Примечание:

№ на схеме:29

Наименование:Wave spiral washer

Каталожный номер:90003932023

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fuel inlet pipe assembly short

Каталожный номер:612600050088

Комплект:5

Примечание:

№ на схеме:31

Наименование:Hollow bolt adapter

Каталожный номер:612600050040

Комплект:4

Примечание:

№ на схеме:32

Наименование:Exhaust valve

Каталожный номер:612600050025

Комплект:6

Примечание:

№ на схеме:33

Наименование:Exhaust valve spring seat lower

Каталожный номер:61500040014

Комплект:6

Примечание:

№ на схеме:34

Наименование:EVB Exhaust Rocker Arm Set

Каталожный номер:612600050179

Комплект:6

Примечание:

№ на схеме:35

Наименование:Adjustment bolt assembly

Каталожный номер:612600050038

Комплект:6

Примечание:

№ на схеме:36

Наименование:Valve adjusting nut

Каталожный номер:2130050065

Комплект:6

Примечание:

№ на схеме:37

Наименование:Hexagon bolt

Каталожный номер:90003802411

Комплект:1

Примечание:
