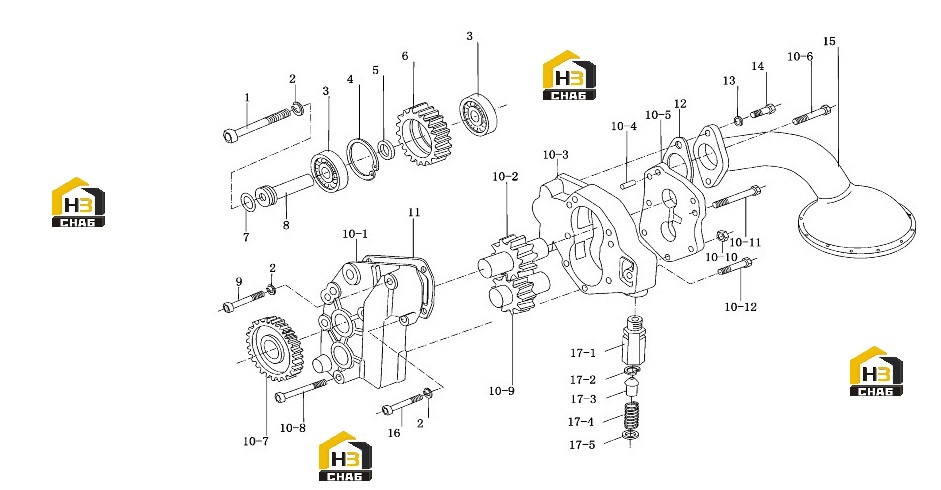

Насос масляный в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:90003802578
Комплект:1
Примечание:M10х95 DIN933
№ на схеме:2
Каталожный номер:90003931122
Комплект:2
Примечание:B10 DIN127
№ на схеме:3
Каталожный номер:90003311410
Комплект:2
Примечание:6303 DIN625C3
№ на схеме:4
Каталожный номер:90003934732
Комплект:1
Примечание:47х1.75 DIN984
№ на схеме:6
Каталожный номер:612600070348
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:6140756
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:90003800551
Комплект:1
Примечание:M10х55 DIN931
№ на схеме:10
Каталожный номер:61500070030
Комплект:1
Примечание:
№ на схеме:10-4
Каталожный номер:90003901420
Комплект:4
Примечание:8m6х20 DIN7
№ на схеме:10-5
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:10-6
Каталожный номер:
Комплект:1
Примечание:Q218B1070
№ на схеме:10-8
Каталожный номер:90003802569
Комплект:1
Примечание:Q150 81085
№ на схеме:10-9
Каталожный номер:AZ1500070020A
Комплект:1
Примечание:
№ на схеме:10-10
Каталожный номер:90012210003
Комплект:1
Примечание:M10 DIN934
№ на схеме:10-11
Каталожный номер:90003800458
Комплект:4
Примечание:M8х70DIN931
№ на схеме:10-12
Каталожный номер:90003800441
Комплект:1
Примечание:M8х45 DIN931
№ на схеме:10-7
Каталожный номер:614070060
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:90003802523
Комплект:2
Примечание:M10x25 DIN933
№ на схеме:16
Каталожный номер:90003802527
Комплект:1
Примечание:M10x30 DIN933
№ на схеме:17-3
Каталожный номер:614070130
Комплект:1
Примечание:
№ на схеме:17-2
Каталожный номер:AZ9003930011
Комплект:1
Примечание:Q43019
№ на схеме:17-1
Каталожный номер:61500070098
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:61500070099
Комплект:1
Примечание:
