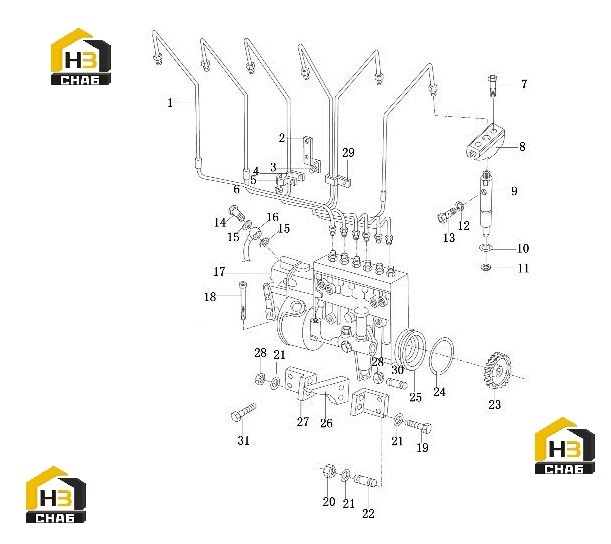

Система топливная (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:206012832910
Комплект:4
Примечание:M6x12-8.8-AC DIN00933
№ на схеме:6
Каталожный номер:90003871232
Комплект:4
Примечание:M6-8-A2C DIN00933
№ на схеме:7
Каталожный номер:612600080383
Комплект:12
Примечание:M8x55-8.8-A2C DIN00933
№ на схеме:12
Каталожный номер:612600080688
Комплект:12
Примечание:A6x10-AL DIN07603
№ на схеме:14
Каталожный номер:90003962612
Комплект:2
Примечание:8-3 NIN07643
№ на схеме:15
Каталожный номер:90003098012
Комплект:4
Примечание:A12xl2.5-Cu DIN07603
№ на схеме:17
Каталожный номер:612600081231
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:612600087231
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:612600081232
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:612600081226
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:612600087232
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:612600087226
Комплект:
Примечание:
№ на схеме:17
Каталожный номер:612600081233
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:612600087233
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:90003800323
Комплект:2
Примечание:M8x8.5-8.8-AC DIN00933
№ на схеме:19
Каталожный номер:206012890098
Комплект:2
Примечание:M10x70-8.8-AC DIN00933
№ на схеме:20
Каталожный номер:90003888452
Комплект:4
Примечание:VM10-8-AC DIN00939
№ на схеме:21
Каталожный номер:90003930271
Комплект:10
Примечание:A10.5-140HV-AC DIN00125
№ на схеме:22
Каталожный номер:90003813537
Комплект:4
Примечание:M10x35-8.8-AC DIN00939
№ на схеме:24
Каталожный номер:90003120088
Комплект:1
Примечание:169x3-DR150 N05040
№ на схеме:25
Каталожный номер:61800080015
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:90003871305
Комплект:7
Примечание:M10-8-AC DIN0934
№ на схеме:30
Каталожный номер:90003813527
Комплект:3
Примечание:M10x28-8.8-AC DIN00939
№ на схеме:31
Каталожный номер:90003802523
Комплект:4
Примечание:M10x25-8.8-AC DIN00933
