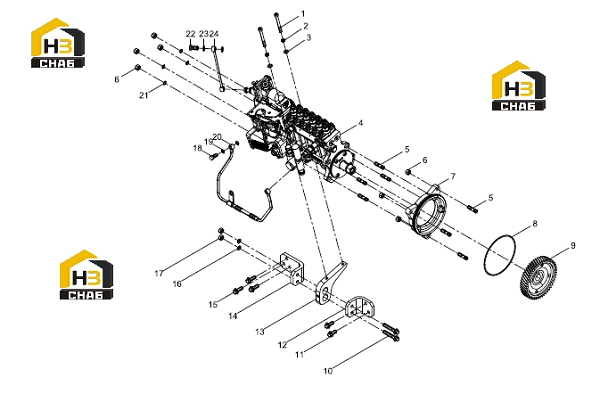

Насос высокого давления в сборе

← Труба высокого давления в сборе Устройство запорное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inner hexagon screw

Каталожный номер:612600082135

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:188250083

Комплект:2

Примечание:

№ на схеме:3

Наименование:Flat washer

Каталожный номер:90003930261

Комплект:2

Примечание:

№ на схеме:4

Наименование:Injection pump assembly

Каталожный номер:612601080578

Комплект:1

Примечание:

№ на схеме:5

Наименование:Stud

Каталожный номер:90003813532S

Комплект:7

Примечание:

№ на схеме:6

Наименование:Prevailing Torque Type All-metal Hexagon Nut,

Каталожный номер:90003888452

Комплект:7

Примечание:2

№ на схеме:7

Наименование:Injection pump flange

Каталожный номер:612600082057

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal washer

Каталожный номер:612600080400

Комплект:1

Примечание:

№ на схеме:9

Наименование:Injection pump gear

Каталожный номер:612600082058

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430034

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430008

Комплект:2

Примечание:

№ на схеме:12

Наименование:Injection pump bracket

Каталожный номер:612600082142

Комплект:1

Примечание:

№ на схеме:13

Наименование:Injection pump bracket

Каталожный номер:612600082094

Комплект:1

Примечание:

№ на схеме:14

Наименование:Injection pump bracket

Каталожный номер:612600082141

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430012

Комплект:3

Примечание:

№ на схеме:16

Наименование:Spring washer

Каталожный номер:90003931122

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hexagon nut (I)

Каталожный номер:90003871305

Комплект:2

Примечание:1

№ на схеме:18

Наименование:Hollow bolt

Каталожный номер:612639000047

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal washer

Каталожный номер:612600080246

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil pipe assembly

Каталожный номер:612600082416

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flat washer

Каталожный номер:90003930271

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hollow bolt

Каталожный номер:90003962612

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal washer

Каталожный номер:612600050042

Комплект:2

Примечание:

№ на схеме:24

Наименование:Air pipe assembly

Каталожный номер:61560080159

Комплект:1

Примечание:
