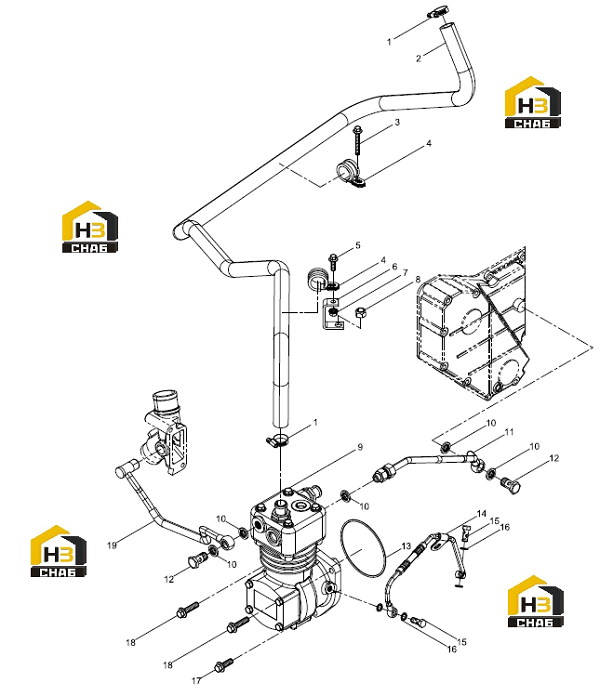

Компрессор воздушный

← Группа компрессорных трубопроводов Компрессор воздушный в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:90003989340

Комплект:2

Примечание:

№ на схеме:2

Наименование:Air Connecting Rubber Pipe

Каталожный номер:612600130540

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430001

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe clip assembly

Каталожный номер:612600111644

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430040

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket plate

Каталожный номер:612600012884

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hexagon Flange Nut

Каталожный номер:90012290001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Prevailing Torque Type All-metal Hexagon Nut,

Каталожный номер:90003888453

Комплект:1

Примечание:

№ на схеме:9

Наименование:Air compressor assembly

Каталожный номер:612600130651

Комплект:1

Примечание:

№ на схеме:10

Наименование:Unit seal washer

Каталожный номер:13023361

Комплект:5

Примечание:

№ на схеме:11

Наименование:Water inlet pipe of air compressor

Каталожный номер:612600130500

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hollow bolt

Каталожный номер:90003962627

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal washer

Каталожный номер:30800010003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil pipe of air compressor assembly

Каталожный номер:612600130326

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hollow bolt

Каталожный номер:612600130333

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal washer

Каталожный номер:612600080246

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430017S

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hexagon Flange Bolt

Каталожный номер:90011430032

Комплект:2

Примечание:

№ на схеме:19

Наименование:Water return pipe of air compressor

Каталожный номер:612600130533

Комплект:1

Примечание:
