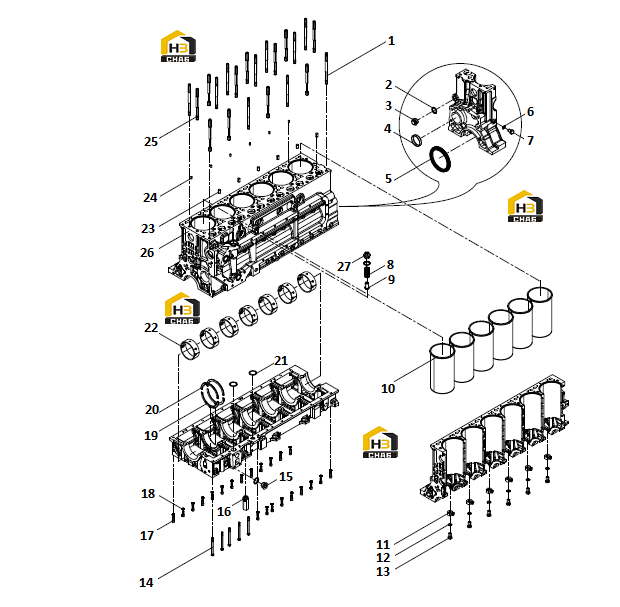

Блок двигателя

← Комплект выхлопной системы двигателя (версия 2) Комплектующие блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head bolt

Каталожный номер:61500010185

Комплект:7

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:612600010735

Комплект:3

Примечание:

№ на схеме:3

Наименование:Hexagon plug

Каталожный номер:90003962051

Комплект:2

Примечание:

№ на схеме:4

Наименование:Corehole plug

Каталожный номер:90003989288

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rear oil seal

Каталожный номер:61500010100

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal washer

Каталожный номер:612600050042

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw plug

Каталожный номер:612600011927

Комплект:1

Примечание:

№ на схеме:8

Наименование:Safety valve spring

Каталожный номер:614070068

Комплект:1

Примечание:

№ на схеме:9

Наименование:Safety valve

Каталожный номер:614070069

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder liner

Каталожный номер:612630010015

Комплект:6

Примечание:

№ на схеме:11

Наименование:Nozzle assembly

Каталожный номер:61560010047

Комплект:6

Примечание:

№ на схеме:12

Наименование:Seal washer

Каталожный номер:90003098015

Комплект:6

Примечание:

№ на схеме:13

Наименование:Hollow bolt

Каталожный номер:90003962621

Комплект:6

Примечание:

№ на схеме:14

Наименование:Hexagon bolt

Каталожный номер:90003802493

Комплект:5

Примечание:

№ на схеме:15

Наименование:Inner hexagon plug

Каталожный номер:90003962050

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pressure limiting valve assembly of main oil passage

Каталожный номер:AZ1500070097

Комплект:1

Примечание:

№ на схеме:17

Наименование:Inner hexagon screw

Каталожный номер:90003862428

Комплект:22

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:188250083

Комплект:22

Примечание:

№ на схеме:19

Наименование:Thrust washer (lower)

Каталожный номер:612600013918

Комплект:2

Примечание:

№ на схеме:20

Наименование:Thrust washer (upper)

Каталожный номер:612600013917

Комплект:2

Примечание:

№ на схеме:21

Наименование:Seal washer

Каталожный номер:81400010032

Комплект:2

Примечание:

№ на схеме:22

Наименование:Main Bearing Set

Каталожный номер:81500010046

Комплект:7

Примечание:

№ на схеме:23

Наименование:Straight pin

Каталожный номер:90003901604

Комплект:6

Примечание:

№ на схеме:24

Наименование:Spring dowel pin

Каталожный номер:90003909626

Комплект:6

Примечание:

№ на схеме:25

Наименование:Cylinder head bolt

Каталожный номер:61500010185S

Комплект:14

Примечание:

№ на схеме:26

Наименование:Pre-assembled cylinder block

Каталожный номер:612600013774

Комплект:1

Примечание:
