Теплообменник в сборе (версия 1)

Теплообменник в сборе (версия 1)

← Охладитель промежуточный (версия 2) Теплообменник в сборе (версия 2) →

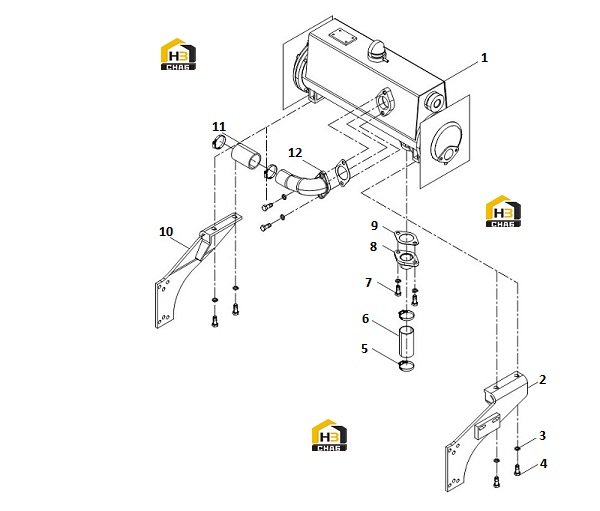

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Heat exchanger
Каталожный номер:612600140310Y
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Left bracket
Каталожный номер:612600140216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:90003931142
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon bolt
Каталожный номер:90003802627
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:90003989308
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Coolant Connecting Rubber Pipe
Каталожный номер:61000060237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon bolt, full thread M10x30GB/T5783-10.9-Zn.D
Каталожный номер:90011270017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Water outlet pipe
Каталожный номер:612600140023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:612600140024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Right bracke of water tank
Каталожный номер:612600140186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Coolant Connecting Rubber Pipe
Каталожный номер:615T1110060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Water outlet pipe
Каталожный номер:612600140019
Комплект:1
Примечание:
