Группа компрессорных трубопроводов

Группа компрессорных трубопроводов

← Группа масляных труб турбонагнетателя Охладитель промежуточный (версия 1) →

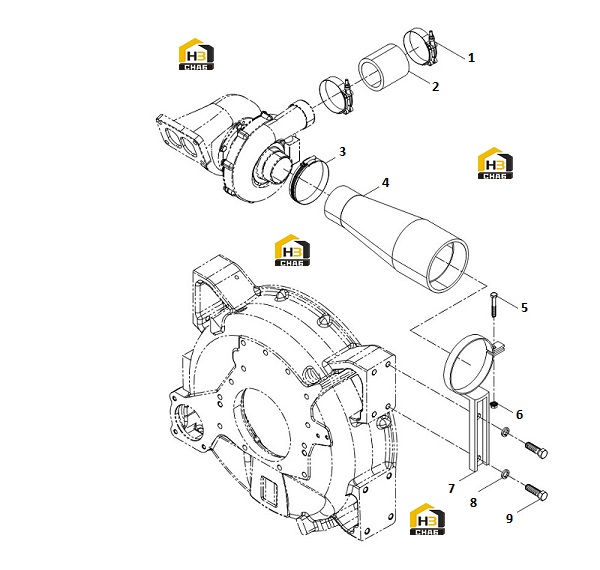

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:612600114166
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Air Connecting Rubber Pipe
Каталожный номер:61568C120004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose clip
Каталожный номер:90003989312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Air Connecting Rubber Pipe
Каталожный номер:612600110217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon bolt
Каталожный номер:90003802455
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon Flange Nut
Каталожный номер:612600061719
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Diffuser pipe bracket
Каталожный номер:612600110213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Single Coil Spring Lock Washer, Normal Type
Каталожный номер:90014010003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon bolt
Каталожный номер:61567C160003
Комплект:2
Примечание:
