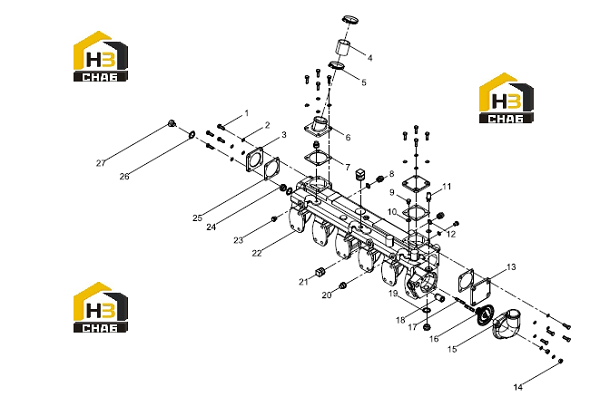

Узел впускного коллектора

← Узел воздухозаборника Фильтр воздушный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon bolt

Каталожный номер:01112331

Комплект:14

Примечание:

№ на схеме:2

Наименование:Wave spiral washer

Каталожный номер:01117281

Комплект:18

Примечание:

№ на схеме:3

Наименование:Intake plug cap

Каталожный номер:13024007

Комплект:2

Примечание:

№ на схеме:4

Наименование:Air Connecting Rubber Pipe

Каталожный номер:01175634

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:01133878

Комплект:2

Примечание:

№ на схеме:6

Наименование:Air intake joint pipe

Каталожный номер:13025171

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air inlet pipe gasket

Каталожный номер:13031571

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon plug

Каталожный номер:01125789

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hexagon plug

Каталожный номер:01118952

Комплект:2

Примечание:

№ на схеме:10

Наименование:Unit seal washer

Каталожный номер:13057039

Комплект:3

Примечание:

№ на схеме:11

Наименование:Adapter

Каталожный номер:13027409

Комплект:1

Примечание:

№ на схеме:12

Наименование:Unit washer

Каталожный номер:13023363

Комплект:2

Примечание:

№ на схеме:13

Наименование:Intake plug cap

Каталожный номер:13024455

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon nut (II)

Каталожный номер:01112829

Комплект:2

Примечание:

№ на схеме:15

Наименование:Thermostat cover

Каталожный номер:13024466

Комплект:1

Примечание:

№ на схеме:16

Наименование:Internal Thermostat

Каталожный номер:13021132

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stud

Каталожный номер:01151397

Комплект:2

Примечание:

№ на схеме:18

Наименование:Adapter

Каталожный номер:12188750

Комплект:1

Примечание:

№ на схеме:19

Наименование:Unit seal washer

Каталожный номер:13023364

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw plug

Каталожный номер:13022827

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw plug

Каталожный номер:13022921

Комплект:2

Примечание:

№ на схеме:22

Наименование:Intake manifold

Каталожный номер:13025004

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hexagon plug

Каталожный номер:13020947

Комплект:3

Примечание:

№ на схеме:24

Наименование:Joint

Каталожный номер:13022988

Комплект:2

Примечание:

№ на схеме:25

Наименование:Air inlet pipe gasket

Каталожный номер:13031570

Комплект:3

Примечание:

№ на схеме:26

Наименование:Unit seal washer

Каталожный номер:13023359

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hexagon plug

Каталожный номер:01152105

Комплект:1

Примечание:
