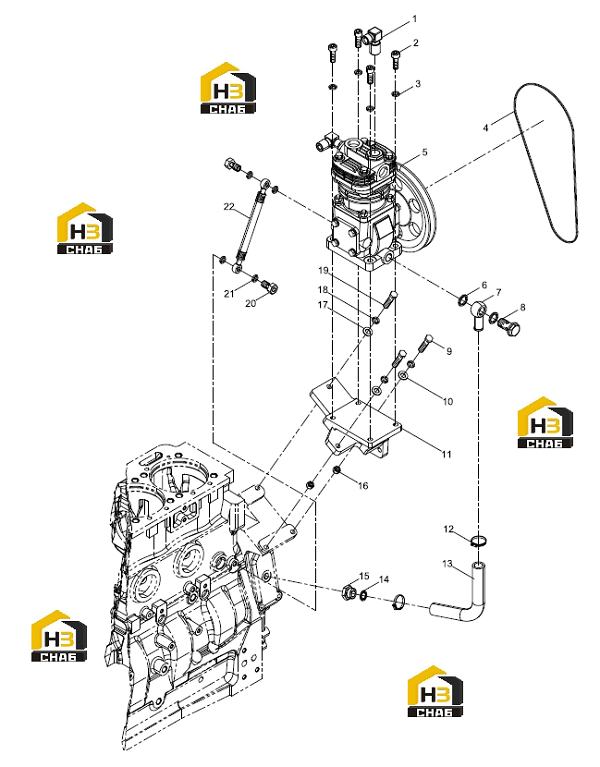

Компрессор воздушный в сборе

← Фильтр воздушный фильтр (часть 2) Натяжитель и ремень в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust elbow nipple

Каталожный номер:13022844

Комплект:1

Примечание:

№ на схеме:2

Наименование:Inner hexagon screw

Каталожный номер:01110665

Комплект:4

Примечание:

№ на схеме:3

Наименование:Spring washer

Каталожный номер:01178365

Комплект:6

Примечание:

№ на схеме:4

Наименование:Narrow v-belt

Каталожный номер:13033963

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air compressor

Каталожный номер:13026014

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal washer

Каталожный номер:612600080275

Комплект:2

Примечание:

№ на схеме:7

Наименование:Adapter

Каталожный номер:13020443

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hollow bolt

Каталожный номер:01119250

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon bolt

Каталожный номер:01111297

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flat washer

Каталожный номер:01152752

Комплект:2

Примечание:

№ на схеме:11

Наименование:Air compressor bracket

Каталожный номер:13033561

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:13039655

Комплект:2

Примечание:

№ на схеме:13

Наименование:Oil Connecting Rubber Pipe

Каталожный номер:13039985

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal washer

Каталожный номер:612600080200

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adapter

Каталожный номер:12200730

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon nut (II)

Каталожный номер:13021999

Комплект:2

Примечание:2

№ на схеме:17

Наименование:Flat washer

Каталожный номер:01132562

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring washer

Каталожный номер:01177981

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hexagon bolt

Каталожный номер:01139584

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hollow bolt

Каталожный номер:13020915

Комплект:2

Примечание:

№ на схеме:21

Наименование:Unit seal washer

Каталожный номер:13057039

Комплект:4

Примечание:

№ на схеме:22

Наименование:Oil pipe of air compressor

Каталожный номер:13022734

Комплект:1

Примечание:
