Блок цилиндров в сборе

Блок цилиндров в сборе

← Корпус маховика в сборе Узел блока цилиндров →

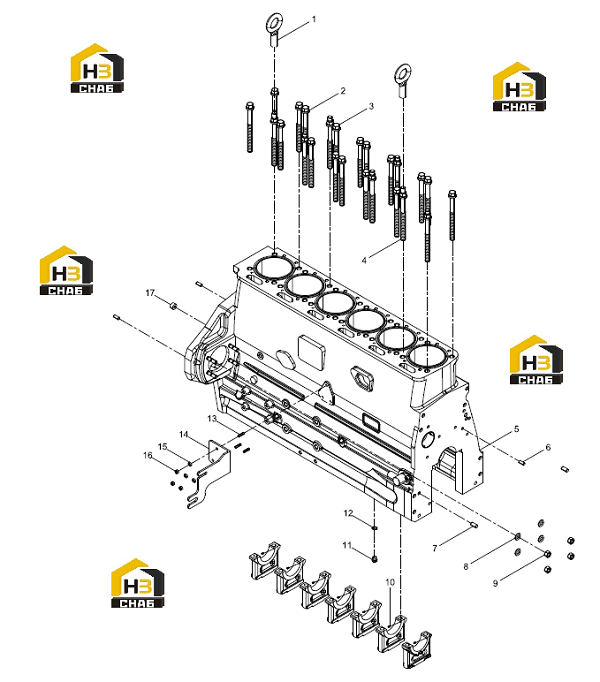

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Eye screw
Каталожный номер:13020212
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cylinder head bolt
Каталожный номер:13054119
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cylinder head bolt
Каталожный номер:13054251
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cylinder head bolt
Каталожный номер:13054252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cylinder block subassembly
Каталожный номер:13021642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Straight pin
Каталожный номер:01105156
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Straight pin
Каталожный номер:13033415
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flat washer
Каталожный номер:01152752
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Jam nut
Каталожный номер:01321459
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring dowel pin
Каталожный номер:01115413
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon plug
Каталожный номер:01151453
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Seal washer
Каталожный номер:01118707
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Stud
Каталожный номер:01151599
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket
Каталожный номер:13024029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Gasket
Каталожный номер:12167427
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hexagon nut (II)
Каталожный номер:01152783
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sleeve
Каталожный номер:12159445
Комплект:1
Примечание:
