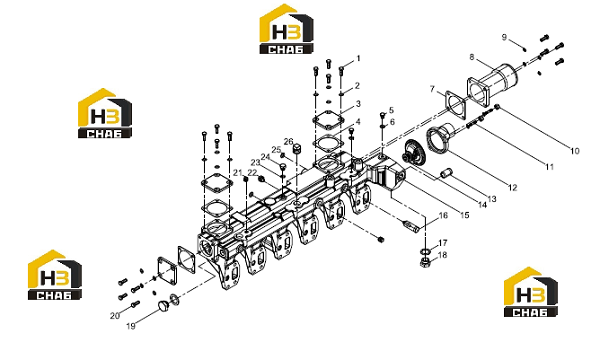

Патрубок впускной в сборе (часть 2)

← Патрубок впускной в сборе (часть 1) Узел воздуховода с турбонаддувом →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:01112331

Комплект:12

Примечание:

№ на схеме:2

Наименование:Wave spiral washer

Каталожный номер:01117281

Комплект:14

Примечание:

№ на схеме:3

Наименование:Intake plug

Каталожный номер:13024007

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:13031570

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:01118952

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:13057039

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:13031571

Комплект:1

Примечание:

№ на схеме:8

Наименование:Zl107-S-F-Gb/T1173 -gb/t9438

Каталожный номер:13026744

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washet

Каталожный номер:01177981

Комплект:4

Примечание:

№ на схеме:10

Наименование:Hexagon nut, style 2

Каталожный номер:01112829

Комплект:2

Примечание:

№ на схеме:11

Наименование:Stud bolt

Каталожный номер:01151397

Комплект:2

Примечание:

№ на схеме:12

Наименование:Zl107-J-F-Gb/T1173 -gb/ or zl102-j-f-gb/t1173 -gb/t9438

Каталожный номер:12270944

Комплект:1

Примечание:

№ на схеме:13

Наименование:Water pipe

Каталожный номер:12188750

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thermostat

Каталожный номер:13021132

Комплект:1

Примечание:

№ на схеме:15

Наименование:Intake duct set

Каталожный номер:13034363

Комплект:1

Примечание:

№ на схеме:16

Наименование:Water return adapter

Каталожный номер:13055835

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:13023364

Комплект:2

Примечание:

№ на схеме:18

Наименование:Tie-In

Каталожный номер:13024670

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:01118979

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:01112339

Комплект:4

Примечание:

№ на схеме:21

Наименование:Screw plug

Каталожный номер:13022827

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:01118960

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sealing ring

Каталожный номер:13023360

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:01152105

Комплект:1

Примечание:

№ на схеме:25

Наименование:Combine gasket

Каталожный номер:13023363

Комплект:2

Примечание:

№ на схеме:26

Наименование:Square taper screw plug

Каталожный номер:13022921

Комплект:1

Примечание:
