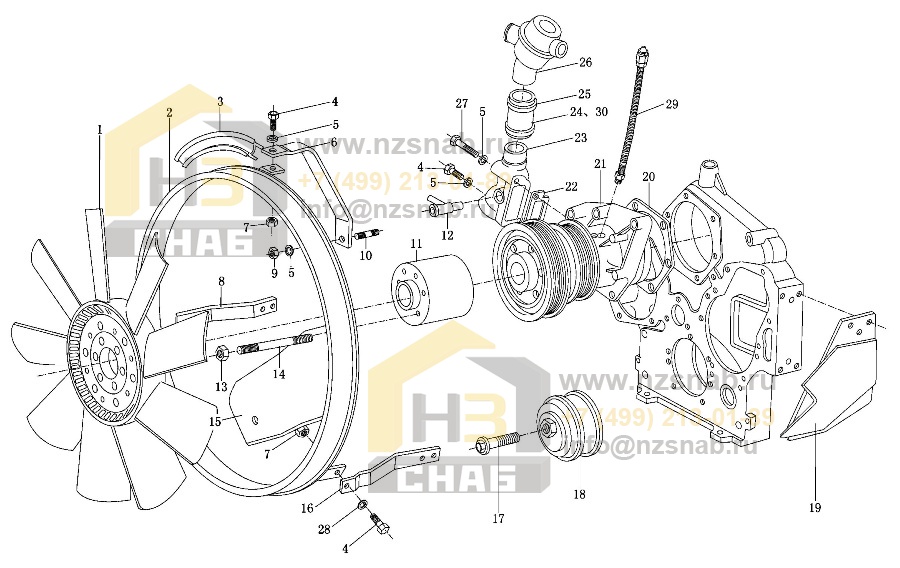

водяной насос и вентилятор

← механизм подачи воздуха сбор водяного насоса 612600060389 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Вентилятор сцепления смазок силиция

Каталожный номер:612600060398

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сбор капота защиты ветра

Каталожный номер:61560060004

Комплект:1

Примечание:

№ на схеме:3

Наименование:Сбор лент защиты

Каталожный номер:AZ1560060016

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт с шестигранной головкой M8

Каталожный номер:90003802424

Комплект:6

Примечание:

№ на схеме:5

Наименование:Волнистая пружинная прокладка B8 DINl37

Каталожный номер:90003932023

Комплект:3

Примечание:

№ на схеме:6

Наименование:Кронштейн

Каталожный номер:61560060012

Комплект:1

Примечание:

№ на схеме:7

Наименование:Полнометаллическая контровочная гайка с шестигранью второго типа VM8 DIN980

Каталожный номер:90003888451

Комплект:5

Примечание:

№ на схеме:8

Наименование:кронштейн

Каталожный номер:61560060010

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шестигранная гайка первого типа M8 DIN934

Каталожный номер:90003871252

Комплект:1

Примечание:

№ на схеме:10

Наименование:Двухголовый винт M8

Каталожный номер:90003811420

Комплект:1

Примечание:

№ на схеме:11

Наименование:Промежуточный фланец

Каталожный номер:61500060239

Комплект:1

Примечание:

№ на схеме:12

Наименование:Блок соединителей труб

Каталожный номер:AZ1560060001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Полнометаллическая контровочная гайка с шестигранью второго типа VMl0 DIN980

Каталожный номер:90003888452

Комплект:6

Примечание:

№ на схеме:14

Наименование:Двухголовый винт M10

Каталожный номер:90003810020

Комплект:6

Примечание:

№ на схеме:15

Наименование:Левый кронштейн

Каталожный номер:99100590006

Комплект:1

Примечание:

№ на схеме:16

Наименование:кронштейн

Каталожный номер:61560060011

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шестигранный болт фланца

Каталожный номер:90011400001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Сбор растяжных колес

Каталожный номер:612600060391

Комплект:1

Примечание:

№ на схеме:19

Наименование:Правый кронштейн

Каталожный номер:99100590009

Комплект:1

Примечание:

№ на схеме:20

Наименование:Герметичная прокладка водяного насоса

Каталожный номер:614060008

Комплект:1

Примечание:

№ на схеме:21

Наименование:Сбор водяного насоса

Каталожный номер:612600060389

Комплект:1

Примечание:

№ на схеме:22

Наименование:Прокладка соединителя водяной трубы

Каталожный номер:614060024

Комплект:1

Примечание:

№ на схеме:23

Наименование:Соединитель водяной трубы

Каталожный номер:61560060022A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шланга охлаждающей воды

Каталожный номер:612600060518

Комплект:1

Примечание:

№ на схеме:25

Наименование:Хомут шланги 38

Каталожный номер:900003989306

Комплект:4

Примечание:

№ на схеме:26

Наименование:Сбор регулятора температуры

Каталожный номер:614060135

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт с шестигранной головкой M8

Каталожный номер:90003800467

Комплект:1

Примечание:

№ на схеме:28

Наименование:плоская шайба A8.4 DINl25Zn

Каталожный номер:90003930261

Комплект:5

Примечание:

№ на схеме:28

Наименование:Прокладка 9KN0688

Каталожный номер:90003937283

Комплект:3

Примечание:

№ на схеме:29

Наименование:Устройство для заправки смазок в водяной насос

Каталожный номер:612600060456

Комплект:1

Примечание:

№ на схеме:30

Наименование:Резиновая труба с волокнистым слоем

Каталожный номер:61000060276

Комплект:1

Примечание:
