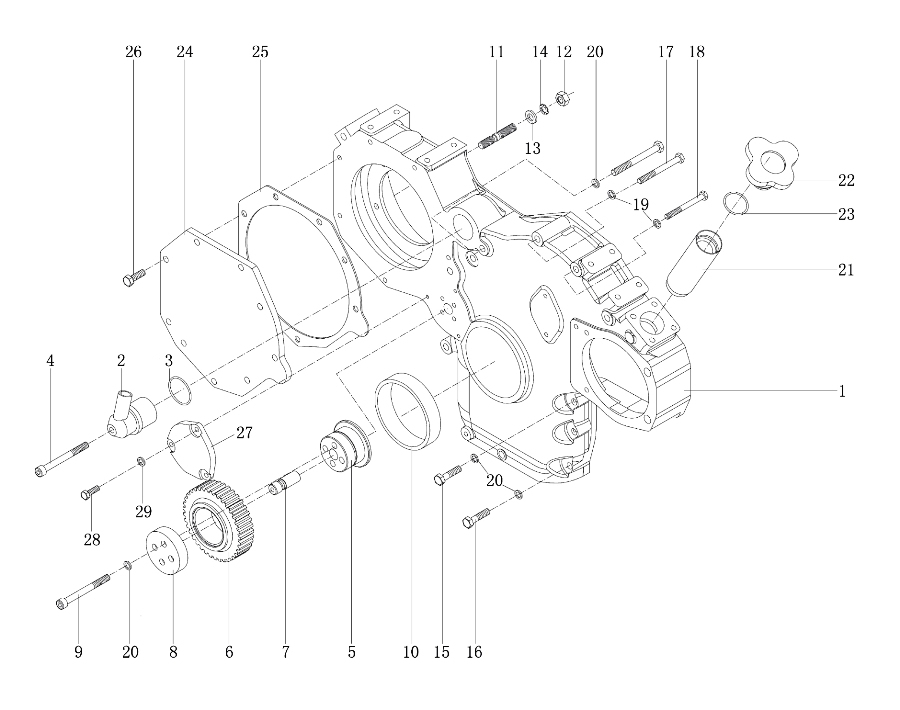

CRANKCASE ASSEMBLY 3

← CRANKCASE ASSEMBLY 2 CRANKCASE ASSEMBLY 4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CRANKC.END COVER

Каталожный номер:13027074

Комплект:1

Примечание:

№ на схеме:1

Наименование:CRANKC.END COVER

Каталожный номер:13027079

Комплект:1

Примечание:

№ на схеме:1

Наименование:CRANKC.END COVER

Каталожный номер:13025812

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOUSING/CASE

Каталожный номер:12158431

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-SEAL 40x4-NBR-1-60H2927

Каталожный номер:01161340

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLT Q150B0690

Каталожный номер:01111096

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLANGED BUSH

Каталожный номер:13022332

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPUR GEAR

Каталожный номер:13022327

Комплект:1

Примечание:

№ на схеме:7

Наименование:FLANGED BUSH

Каталожный номер:13022331

Комплект:1

Примечание:

№ на схеме:8

Наименование:FLANGE

Каталожный номер:13022333

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLT M8*75-12.9GB70

Каталожный номер:13027282

Комплект:4

Примечание:

№ на схеме:10

Наименование:ROTARY SHAFT SEAL 32x4-NBR-1-70H2927

Каталожный номер:12188100

Комплект:1

Примечание:

№ на схеме:11

Наименование:STUD Q1201035

Каталожный номер:01113477

Комплект:4

Примечание:

№ на схеме:12

Наименование:HEXAGON NUT Q360B10

Каталожный номер:13021999

Комплект:4

Примечание:

№ на схеме:13

Наименование:PLAIN WASHER Q40110

Каталожный номер:01152752

Комплект:4

Примечание:

№ на схеме:14

Наименование:TOOTH LOCK WASHER Q41210F9

Каталожный номер:01117867

Комплект:4

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLT Q150B0835

Каталожный номер:01139584

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT Q150B0845

Каталожный номер:01111151

Комплект:5

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLT Q150B0875

Каталожный номер:01111184

Комплект:6

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLT Q150B0885

Каталожный номер:01111195

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING LOCK WASHER Q40308

Каталожный номер:01177981

Комплект:21

Примечание:

№ на схеме:20

Наименование:SEALING RING A8x11-Cu DIN7603

Каталожный номер:01118647

Комплект:1

Примечание:

№ на схеме:21

Наименование:OIL ADAPTER G1 1/4 -130

Каталожный номер:13021558

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:12165572

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-SEAL

Каталожный номер:06214722

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIELD

Каталожный номер:13022339

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:13022341

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLT Q150B0825

Каталожный номер:01112331

Комплект:8

Примечание:

№ на схеме:27

Наименование:SHIELD

Каталожный номер:13022340

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLT Q150B0616

Каталожный номер:01151567

Комплект:3

Примечание:

№ на схеме:29

Наименование:SEALING RING A6x10-CuDIN7603

Каталожный номер:01118641

Комплект:3

Примечание:

№ на схеме:30

Наименование:PACKING COMPOUND

Каталожный номер:01016240

Комплект:

Примечание:

№ на схеме:31

Наименование:PACKING COMPOUND

Каталожный номер:01016112

Комплект:

Примечание:
