Ременный привод

← Газораспределительный механизм Топливная система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

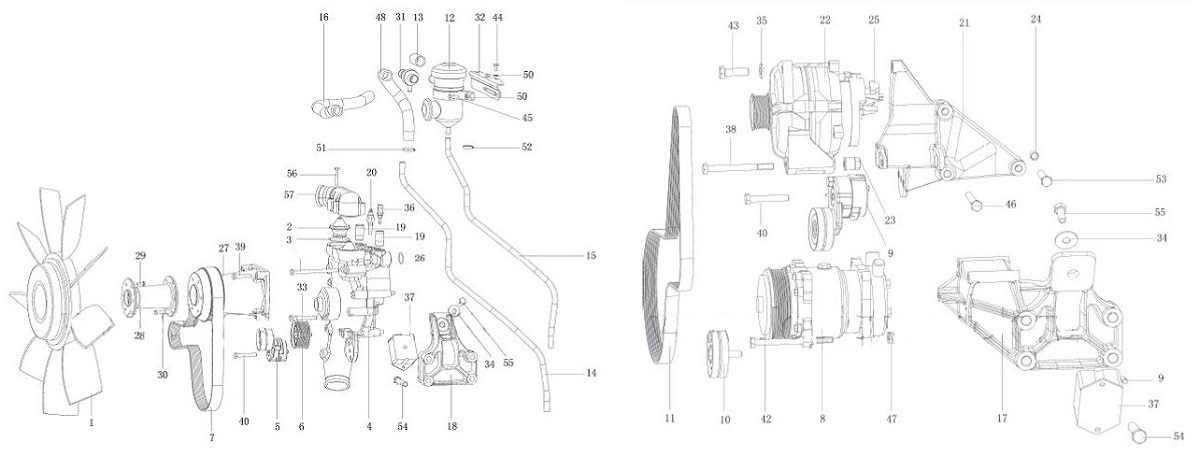

№ на схеме:1

Наименование:Вентилятор

Каталожный номер:612630060059

Комплект:1

Примечание:

№ на схеме:1

Наименование:Вентилятор силиконовой муфты сцепления

Каталожный номер:612600060567

Комплект:1

Примечание:

№ на схеме:2

Наименование:Термостат

Каталожный номер:612630060031

Комплект:2

Примечание:

№ на схеме:3

Наименование:Уплотнительная шайба

Каталожный номер:612630060067

Комплект:2

Примечание:

№ на схеме:4

Наименование:Водяной насос

Каталожный номер:612630060080

Комплект:1

Примечание:

№ на схеме:5

Наименование:Натяжное колесо ремня

Каталожный номер:612630060003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Паразитное колесо ремня (с 10 шлицами)

Каталожный номер:612630060004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ремень (с 10 шлицами)

Каталожный номер:612630060005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Компрессор кондиционера

Каталожный номер:612630060008

Комплект:1

Примечание:Опциональный

№ на схеме:9

Наименование:Натяжное колесо ремня

Каталожный номер:612630060009

Комплект:1

Примечание:

№ на схеме:10

Наименование:Паразитное колесо ремня (с 6 шлицами)

Каталожный номер:612630060010

Комплект:1

Примечание:Используется вместе с компрессором кондиционера

№ на схеме:11

Наименование:Паразитное колесо ремня (с 6 шлицами)

Каталожный номер:612630060068

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ремень (6 шлицов)

Каталожный номер:612630060011

Комплект:1

Примечание:Используется вместе с компрессором кондиционера

№ на схеме:11

Наименование:Ремень (6 шлицов)

Каталожный номер:612630060057

Комплект:1

Примечание:

№ на схеме:12

Наименование:Воздухоотделитель

Каталожный номер:612630060015

Комплект:1

Примечание:

№ на схеме:13

Наименование:Резиновый шланг

Каталожный номер:612630060017

Комплект:1

Примечание:

№ на схеме:14

Наименование:Резиновый шланг

Каталожный номер:612630060018

Комплект:1

Примечание:

№ на схеме:15

Наименование:Резиновый шланг

Каталожный номер:612630060019

Комплект:1

Примечание:

№ на схеме:16

Наименование:Резиновый шланг

Каталожный номер:612630060020

Комплект:1

Примечание:

№ на схеме:17

Наименование:Опорная стойка двигателя

Каталожный номер:612630060021

Комплект:1

Примечание:Используется вместе с компрессором кондиционера

№ на схеме:18

Наименование:Опорная стойка двигателя

Каталожный номер:612630060037

Комплект:1

Примечание:

№ на схеме:19

Наименование:Соединение водопровода

Каталожный номер:612630060034

Комплект:2

Примечание:

№ на схеме:20

Наименование:Датчик

Каталожный номер:612630060035

Комплект:1

Примечание:

№ на схеме:21

Наименование:Опорная стойка генератора

Каталожный номер:612630060249

Комплект:1

Примечание:

№ на схеме:22

Наименование:Генератор переменного тока

Каталожный номер:6126300600248

Комплект:1

Примечание:

№ на схеме:23

Наименование:Регулирующая гайка

Каталожный номер:612630060040

Комплект:1

Примечание:

№ на схеме:24

Наименование:Втулка

Каталожный номер:612630060041

Комплект:2

Примечание:

№ на схеме:25

Наименование:Штепсель генератора

Каталожный номер:612630060044

Комплект:1

Примечание:

№ на схеме:26

Наименование:Уплотнительное кольцо

Каталожный номер:612630060056

Комплект:1

Примечание:

№ на схеме:27

Наименование:Опорная стойка вентилятора

Каталожный номер:612630060238

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ведущий вал вентилятора

Каталожный номер:612630060053

Комплект:1

Примечание:С вентилятором 6126300600059

№ на схеме:28

Наименование:Ведущий вал вентилятора

Каталожный номер:612630060092

Комплект:1

Примечание:С вентилятором 6126000060567

№ на схеме:29

Наименование:Болт с шестигранной головкой Q150B1045

Каталожный номер:90003802443

Комплект:6

Примечание:

№ на схеме:30

Наименование:Болт с шестигранной головкой M8*25DIN933-8.8

Каталожный номер:90003802424

Комплект:6

Примечание:

№ на схеме:31

Наименование:Передний воздухоотделитель

Каталожный номер:612630060014

Комплект:1

Примечание:

№ на схеме:32

Наименование:Опорная стойка воздухоотделителя

Каталожный номер:612630060069

Комплект:1

Примечание:

№ на схеме:33

Наименование:Болт с шестигранной головкой

Каталожный номер:612639000035

Комплект:2

Примечание:

№ на схеме:34

Наименование:Шайба

Каталожный номер:612639000068

Комплект:2

Примечание:

№ на схеме:35

Наименование:Шайба

Каталожный номер:912639000071

Комплект:1

Примечание:

№ на схеме:36

Наименование:Датчика

Каталожный номер:614090067

Комплект:1

Примечание:

№ на схеме:37

Наименование:Водяной термометр

Каталожный номер:6805995

Комплект:2

Примечание:

№ на схеме:38

Наименование:Болт с шестигранной головкой Q150B10110

Каталожный номер:90003800083

Комплект:1

Примечание:

№ на схеме:39

Наименование:Болт с шестигранной головкой M10*55DIN931-8.8

Каталожный номер:90003800551

Комплект:4

Примечание:

№ на схеме:40

Наименование:Болт с шестигранной головкой Q150B1065

Каталожный номер:90003800562

Комплект:2

Примечание:

№ на схеме:41

Наименование:Болт с шестигранной головкой M10*150DIN931-8.8

Каталожный номер:90003800569

Комплект:3

Примечание:

№ на схеме:42

Наименование:Болт с шестигранной головкой Q150B10130

Каталожный номер:90003800575

Комплект:2

Примечание:

№ на схеме:43

Наименование:Болт с шестигранной головкой Q150B1240

Каталожный номер:90003800619

Комплект:1

Примечание:

№ на схеме:44

Наименование:Болт с шестигранной головкой M8*16DIN933-8.8

Каталожный номер:90003802411

Комплект:3

Примечание:

№ на схеме:45

Наименование:Болт с шестигранной головкой M8*25DIN933-8.8

Каталожный номер:90003802424

Комплект:8

Примечание:

№ на схеме:46

Наименование:Болт с шестигранной головкой M10*75DIN933-8.8

Каталожный номер:90003802561

Комплект:1

Примечание:

№ на схеме:47

Наименование:Болт с шестигранной головкой типа 1 M10DIN934m-8

Каталожный номер:90003871305

Комплект:2

Примечание:

№ на схеме:48

Наименование:Резиновый шланг

Каталожный номер:612630060016

Комплект:1

Примечание:

№ на схеме:49

Наименование:Цилиндрическая шпонка 8m6*18DIN7

Каталожный номер:90003901418

Комплект:2

Примечание:

№ на схеме:50

Наименование:Плоская шайба A8.4-st DIN125

Каталожный номер:90003930261

Комплект:4

Примечание:

№ на схеме:51

Наименование:Хомут шланга 25~35

Каталожный номер:90003989301

Комплект:6

Примечание:

№ на схеме:52

Наименование:Хомут шланга 16~25

Каталожный номер:90003989336

Комплект:4

Примечание:

№ на схеме:53

Наименование:Болт с шестигранной головкой M10*60GB/T5783

Каталожный номер:90011350033

Комплект:2

Примечание:

№ на схеме:54

Наименование:Болт с шестигранной головкой M14*70

Каталожный номер:90011350069

Комплект:8

Примечание:

№ на схеме:55

Наименование:Болт с шестигранной головкой Q150B1225

Каталожный номер:AZ9003800015

Комплект:2

Примечание:

№ на схеме:56

Наименование:Болт с шестигранной головкой

Каталожный номер:90011350017

Комплект:4

Примечание:

№ на схеме:57

Наименование:Крышка термостата

Каталожный номер:612630060032

Комплект:1

Примечание:
