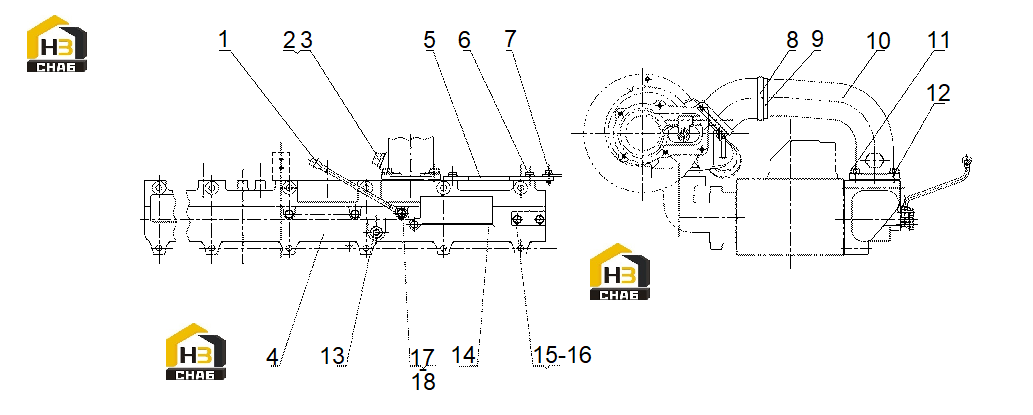

Система забора воздуха в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4110000036081
Комплект:1
Примечание:Q/SC587.1-M20*1.5 B00001729
№ на схеме:4
Каталожный номер:4110001300066
Комплект:1
Примечание:D12-300-08+C
№ на схеме:5
Каталожный номер:4110001002079
Комплект:1
Примечание:D12-306-03A+B
№ на схеме:6
Каталожный номер:4110000036104
Комплект:4
Примечание:Q/SC622-M8*20 B00002134
№ на схеме:8
Каталожный номер:4110000036072
Комплект:2
Примечание:Q/SC1092-70: B00001539
№ на схеме:11
Каталожный номер:4110000036108
Комплект:4
Примечание:Q/SC622-M8*30 B00002139
№ на схеме:13
Каталожный номер:4110000036110
Комплект:2
Примечание:Q/SC622-M8*35 B00002142
№ на схеме:15
Каталожный номер:4110000997027
Комплект:4
Примечание:GB/T827-2.5*6-L3-B00000958
№ на схеме:18
Каталожный номер:4110000997173
Комплект:1
Примечание:(Z1/2)D02A-164-01+B
