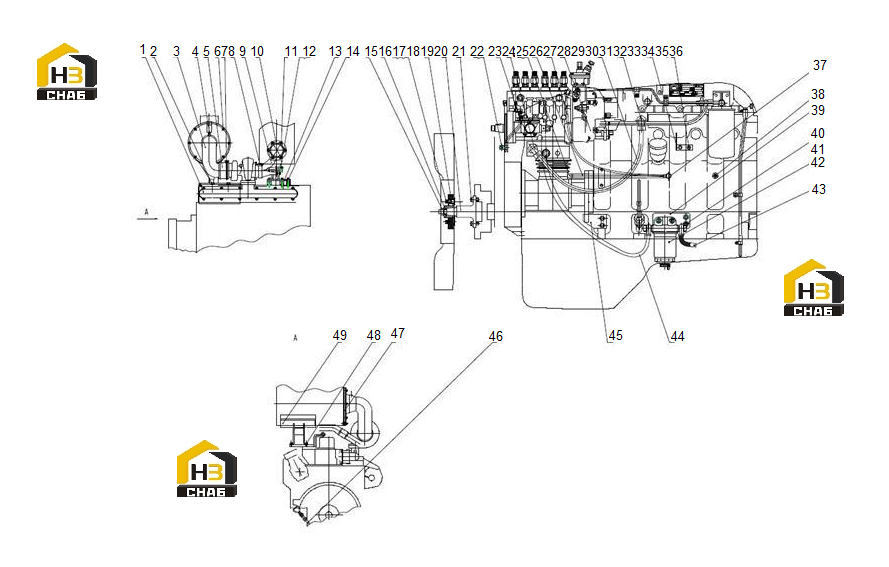

Комплектующие двигателя

← Устройство для отключения подачи топлива Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Heat insulation

Каталожный номер:4110000696011

Комплект:1

Примечание:D00-154-09+C

№ на схеме:2

Наименование:Screw

Каталожный номер:4110000565117

Комплект:3

Примечание:B00001998

№ на схеме:3

Наименование:Inlet manifold

Каталожный номер:4110000997132

Комплект:1

Примечание:D00-117-27+B

№ на схеме:4

Наименование:Connector

Каталожный номер:4110000036141

Комплект:1

Примечание:D00-145-01+A

№ на схеме:5

Наименование:Hose

Каталожный номер:4110000036120

Комплект:1

Примечание:Q/SC646-89*75 B00002464

№ на схеме:6

Наименование:Nut

Каталожный номер:4110000696096

Комплект:8

Примечание:B00000847

№ на схеме:7

Наименование:Clamp

Каталожный номер:4110000997065

Комплект:2

Примечание:Q/SC1302-91~114-B00001586

№ на схеме:8

Наименование:Sealing ring

Каталожный номер:4110000036138

Комплект:2

Примечание:D00-121-01+A

№ на схеме:9

Наименование:Exhaust pipe

Каталожный номер:4110001002030

Комплект:1

Примечание:D00-118-25A+B

№ на схеме:10

Наименование:Washer

Каталожный номер:4110000036144

Комплект:1

Примечание:D00-220-03+A

№ на схеме:11

Наименование:Bolt

Каталожный номер:4110000036088

Комплект:8

Примечание:Q/SC622-M10*25-ZN.D B00002000

№ на схеме:12

Наименование:Bolt

Каталожный номер:4110000997080

Комплект:4

Примечание:Q/SC622-M10*30-ZN.D-B00002003

№ на схеме:13

Наименование:Nut

Каталожный номер:4110000565115

Комплект:6

Примечание:B00000834

№ на схеме:14

Наименование:Bracket

Каталожный номер:4110001300103

Комплект:1

Примечание:D00-015-07+C

№ на схеме:15

Наименование:Bolt-q/sc622-m10*50-zn.d-b00002015

Каталожный номер:4110000997082

Комплект:3

Примечание:Q/SC622-M10*50-ZN.D-B00002015

№ на схеме:16

Наименование:Cap nut

Каталожный номер:4110000036143

Комплект:1

Примечание:D00-147-01+A

№ на схеме:17

Наименование:Fixing plate

Каталожный номер:4110000036134

Комплект:1

Примечание:D00-110-01+A

№ на схеме:18

Наименование:Screw

Каталожный номер:4110000999019

Комплект:4

Примечание:B00004836

№ на схеме:19

Наименование:Washer

Каталожный номер:4110000997037

Комплект:4

Примечание:GB/T93-12-ZN.D-B00001240

№ на схеме:20

Наименование:Washer b00001279

Каталожный номер:4110000696102

Комплект:4

Примечание:B00001279

№ на схеме:21

Наименование:Adapter

Каталожный номер:4110001002025

Комплект:1

Примечание:D00-002-01A+B

№ на схеме:22

Наименование:Shaft

Каталожный номер:4110000036133

Комплект:1

Примечание:D00-109-01B+A

№ на схеме:23

Наименование:Bolt

Каталожный номер:4110000997079

Комплект:4

Примечание:Q/SC622-M10*30-B00002001

№ на схеме:24

Наименование:Clamp

Каталожный номер:4110000696045

Комплект:1

Примечание:D04-150-01+A

№ на схеме:25

Наименование:Bolt b00001995

Каталожный номер:4110000696110

Комплект:1

Примечание:B00001995

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:4110000998016

Комплект:1

Примечание:S00011005+02

№ на схеме:27

Наименование:Elbow nipple

Каталожный номер:4110000997128

Комплект:1

Примечание:D00-105-07+C

№ на схеме:28

Наименование:Screw

Каталожный номер:4110000781004

Комплект:2

Примечание:B00002177

№ на схеме:29

Наименование:Washer

Каталожный номер:4110000186484

Комплект:4

Примечание:B00001545

№ на схеме:30

Наименование:Oil pipe

Каталожный номер:4110000997129

Комплект:1

Примечание:D00-106-11+B

№ на схеме:31

Наименование:Connect pipe d00-107-01+a

Каталожный номер:4110000781009

Комплект:1

Примечание:D00-107-01+A

№ на схеме:32

Наименование:Connect rode d00-230-08+a

Каталожный номер:4110000696019

Комплект:1

Примечание:D00-230-08+A

№ на схеме:33

Наименование:Hose

Каталожный номер:4110000036129

Комплект:1

Примечание:D00-103-01+A

№ на схеме:34

Наименование:Elbow nipple

Каталожный номер:4110000997127

Комплект:1

Примечание:D00-105-01+C

№ на схеме:35

Наименование:Bracket

Каталожный номер:4110000036146

Комплект:1

Примечание:D00-228-02A+B

№ на схеме:36

Наименование:Screw

Каталожный номер:4110000696120

Комплект:2

Примечание:B00002136

№ на схеме:37

Наименование:Nipple

Каталожный номер:4110001300087

Комплект:1

Примечание:D00-169-11+B

№ на схеме:38

Наименование:Nipple

Каталожный номер:4110000696012

Комплект:1

Примечание:D00-169-03+A

№ на схеме:39

Наименование:Anchor plate

Каталожный номер:4110000781011

Комплект:1

Примечание:D00-231-02A A

№ на схеме:40

Наименование:Screw

Каталожный номер:4110000036089

Комплект:2

Примечание:Q/SC622-M10*35-ZN.D B00002006

№ на схеме:41

Наименование:Block

Каталожный номер:4110000696010

Комплект:2

Примечание:D00-140-01+A

№ на схеме:42

Наименование:Water separator

Каталожный номер:4110000186543

Комплект:1

Примечание:D00-034-01+A

№ на схеме:43

Наименование:Hose assembly

Каталожный номер:4110000186392

Комплект:1

Примечание:D00-240-07+A

№ на схеме:44

Наименование:Hose

Каталожный номер:4110000997001

Комплект:1

Примечание:761G-26-062+A

№ на схеме:45

Наименование:Compressor bracket

Каталожный номер:4110000036128

Комплект:1

Примечание:D00-101-04+A

№ на схеме:46

Наименование:Oil dipstick

Каталожный номер:4110000999020

Комплект:1

Примечание:S00018001

№ на схеме:47

Наименование:Rubber washer

Каталожный номер:4110000036142

Комплект:1

Примечание:D00-146-05+A

№ на схеме:48

Наименование:Screw

Каталожный номер:4110000696119

Комплект:3

Примечание:B00002133

№ на схеме:49

Наименование:Bracket

Каталожный номер:4110001002026

Комплект:1

Примечание:D00-005-14+B
