Маслопроводы двигателя

Маслопроводы двигателя

← Радиатор масляный в сборе Насос водяной в сборе →

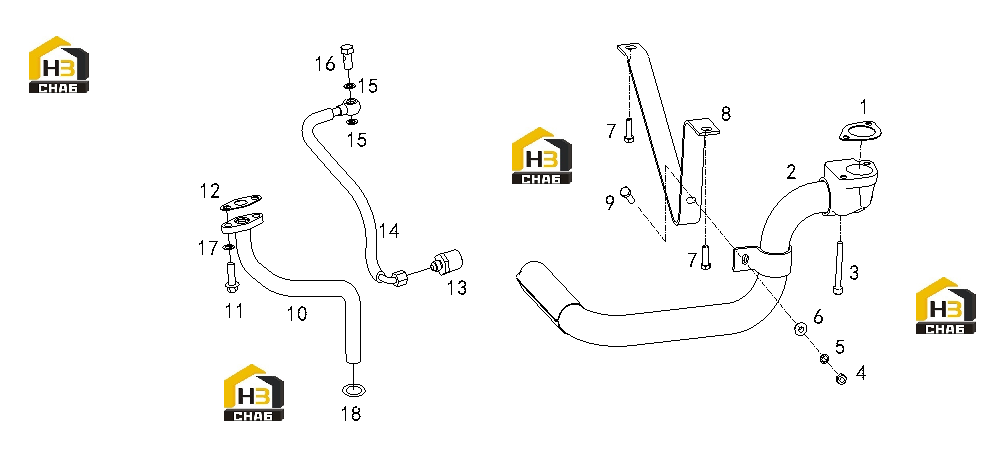

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:4110001002088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Oil pipe
Каталожный номер:4110001002086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:4110000036053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:4110000997018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spring washer
Каталожный номер:4110000565010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4110001002018
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:4110001002007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:4110000036325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:4110001002008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose assembly
Каталожный номер:4110001002107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:4110000997010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:4110001002087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nipple
Каталожный номер:4110000997336
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose assembly
Каталожный номер:4110000036327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:4110000036119
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:4110000036117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:4110001002015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:4110000036178
Комплект:1
Примечание:
