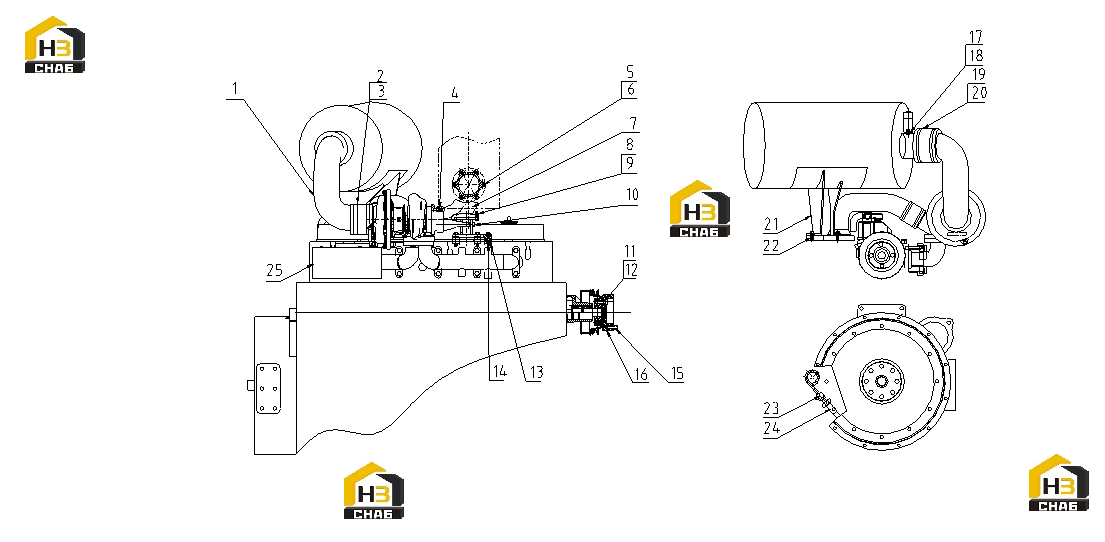

Комплектующие двигателя

← Фильтр воздушный Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air inlet pipe

Каталожный номер:4110001300100

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:4110000997065

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:4110000036120

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:4110000036138

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:4110000036144

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:4110000997077

Комплект:6

Примечание:

№ на схеме:7

Наименование:Exhaust pipe

Каталожный номер:4110001300101

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:4110000696096

Комплект:12

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:4110000036106

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:4110000036087

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hex. socket screw

Каталожный номер:4110001300102

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:4110000565209

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:4110001300103

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:4110001002023

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:4110000997079

Комплект:4

Примечание:

№ на схеме:16

Наименование:Block

Каталожный номер:4110001300104

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:4110000036141

Комплект:1

Примечание:

№ на схеме:18

Наименование:Copper washer

Каталожный номер:4110000036084

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:4110001300105

Комплект:2

Примечание:

№ на схеме:20

Наименование:Water pipe

Каталожный номер:4110001300106

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:4110001300107

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:4110000036103

Комплект:3

Примечание:

№ на схеме:23

Наименование:Oil dipstick

Каталожный номер:4110001002027

Комплект:1

Примечание:

№ на схеме:24

Наименование:Dipstick tube

Каталожный номер:4110000036139

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sleeve

Каталожный номер:4110001300108

Комплект:1

Примечание:
