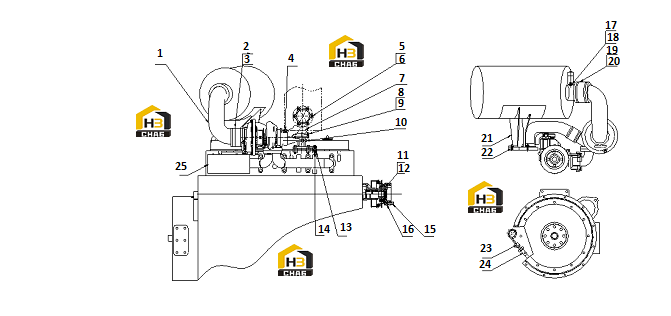

Комплектующие двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001300100
Комплект:1
Примечание:S00005707+01
№ на схеме:2
Каталожный номер:4110000997065
Комплект:2
Примечание:Q/SC1302-91~114-B00001586
№ на схеме:3
Каталожный номер:4110000036120
Комплект:1
Примечание:Q/SC646-89*75 B00002464
№ на схеме:4
Каталожный номер:4110000036138
Комплект:2
Примечание:D00-121-01+A
№ на схеме:6
Каталожный номер:4110000036088
Комплект:6
Примечание:Q/SC622-M10*25-ZN.D B00002000
№ на схеме:7
Каталожный номер:4110001300101
Комплект:1
Примечание:D00-118-25+B
№ на схеме:9
Каталожный номер:4110000036107
Комплект:4
Примечание:Q/SC622-M8*25-ZN.D B00002138
№ на схеме:10
Каталожный номер:4110000997076
Комплект:1
Примечание:Q/SC622-M10*20-ZN.D B00001998
№ на схеме:11
Каталожный номер:4110001300102
Комплект:4
Примечание:GB/T70-M12*35 B00000904
№ на схеме:13
Каталожный номер:4110001300103
Комплект:1
Примечание:D00-015-07+C
№ на схеме:14
Каталожный номер:4110001300200
Комплект:4
Примечание:Q/SC622-M10*45-ZN B00002012
№ на схеме:15
Каталожный номер:4110000997080
Комплект:4
Примечание:Q/SC622-M10*30-ZN.D-B00002003
№ на схеме:17
Каталожный номер:4110000036141
Комплект:1
Примечание:D00-145-01+A
№ на схеме:18
Каталожный номер:4110000036084
Комплект:1
Примечание:Q/SC598-8*16 B00001856
№ на схеме:19
Каталожный номер:4110001300105
Комплект:2
Примечание:Q/SC1092-135 B00001533
№ на схеме:20
Каталожный номер:4110001300106
Комплект:1
Примечание:Q/SC646-127*80 B00002295
№ на схеме:21
Каталожный номер:4110001300109
Комплект:1
Примечание:D00-005-13+C
№ на схеме:23
Каталожный номер:4110001002027
Комплект:1
Примечание:D00-006-01+B
№ на схеме:24
Каталожный номер:4110000036139
Комплект:1
Примечание:D00-135-01+A
