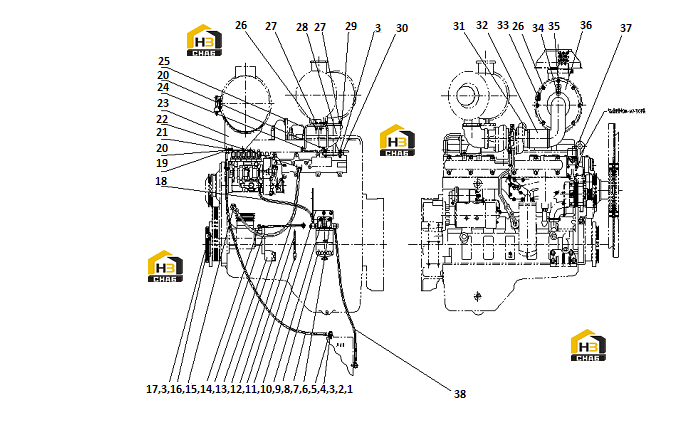

Комплектующие двигателя

← Фильтр воздушный в сборе Блок цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:4110001386045

Комплект:4

Примечание:S00004432+01

№ на схеме:2

Наименование:Bolt b00002225

Каталожный номер:4110000696125

Комплект:2

Примечание:B00002225

№ на схеме:3

Наименование:Bolt

Каталожный номер:4110000997080

Комплект:8

Примечание:Q/SC622-M10*30-ZN.D-B00002003

№ на схеме:4

Наименование:Fuel hose

Каталожный номер:4110000998028

Комплект:1

Примечание:S00011000+01

№ на схеме:5

Наименование:Fuel filter

Каталожный номер:4110001386001

Комплект:1

Примечание:C85AB-85AB301+B

№ на схеме:6

Наименование:Bolt

Каталожный номер:4110000036107

Комплект:2

Примечание:Q/SC622-M8*25-ZN.D B00002138

№ на схеме:7

Наименование:Brace, fuel throttle dragline

Каталожный номер:4110001386047

Комплект:1

Примечание:S00010420+01

№ на схеме:8

Наименование:Dipstick tube

Каталожный номер:4110000036139

Комплект:1

Примечание:D00-135-01+A

№ на схеме:9

Наименование:Oil dipstick

Каталожный номер:4110001002027

Комплект:1

Примечание:D00-006-01+B

№ на схеме:10

Наименование:Oil pipe

Каталожный номер:4110000997129

Комплект:1

Примечание:D00-106-11+B

№ на схеме:11

Наименование:Screw

Каталожный номер:4110000565117

Комплект:2

Примечание:B00001998

№ на схеме:12

Наименование:Compressor bracket

Каталожный номер:4110000036128

Комплект:1

Примечание:D00-101-04+A

№ на схеме:13

Наименование:Hose

Каталожный номер:4110000036129

Комплект:1

Примечание:D00-103-01+A

№ на схеме:14

Наименование:Bolt

Каталожный номер:4110000997418

Комплект:2

Примечание:Q/SC642.1-01-M10*1-B00002177

№ на схеме:15

Наименование:Gasket

Каталожный номер:4110000997415

Комплект:4

Примечание:Q/SC1294-10-B00001545

№ на схеме:16

Наименование:Elbow nipple

Каталожный номер:4110000997128

Комплект:1

Примечание:D00-105-07+C

№ на схеме:17

Наименование:Pulley

Каталожный номер:4110001386048

Комплект:1

Примечание:D00-108-24+A

№ на схеме:18

Наименование:Fuel hose

Каталожный номер:4110000998020

Комплект:1

Примечание:63G-26-001A+A

№ на схеме:19

Наименование:Bracket

Каталожный номер:4110001386050

Комплект:1

Примечание:S00006364+01

№ на схеме:20

Наименование:Screw

Каталожный номер:4110000696120

Комплект:5

Примечание:B00002136

№ на схеме:21

Наименование:Screw

Каталожный номер:4110000696119

Комплект:3

Примечание:B00002133

№ на схеме:22

Наименование:Elbow nipple

Каталожный номер:4110000997127

Комплект:1

Примечание:D00-105-01+C

№ на схеме:23

Наименование:Bracket

Каталожный номер:4110001386051

Комплект:1

Примечание:D00-005-32A+E

№ на схеме:24

Наименование:Q/sc622-m8*30-zn.d:screw,hex flange head ca b00002141

Каталожный номер:4110000036109

Комплект:2

Примечание:Q/SC622-M8*30-ZN.D B00002141

№ на схеме:25

Наименование:Bracket

Каталожный номер:4110001386052

Комплект:1

Примечание:S00008661+02

№ на схеме:26

Наименование:Nut

Каталожный номер:4110000565115

Комплект:10

Примечание:B00000834

№ на схеме:27

Наименование:Bolt

Каталожный номер:4110000036088

Комплект:6

Примечание:Q/SC622-M10*25-ZN.D B00002000

№ на схеме:28

Наименование:Exhaust pipe

Каталожный номер:4110001386053

Комплект:1

Примечание:D00-118-15+C

№ на схеме:29

Наименование:Gasket

Каталожный номер:4110001386054

Комплект:2

Примечание:D00-173-01+A

№ на схеме:30

Наименование:Block

Каталожный номер:4110000036145

Комплект:2

Примечание:D00-222-01+A

№ на схеме:31

Наименование:Clamp

Каталожный номер:4110000997065

Комплект:2

Примечание:Q/SC1302-91~114-B00001586

№ на схеме:32

Наименование:Hose

Каталожный номер:4110001386055

Комплект:1

Примечание:D00-206-07+A

№ на схеме:33

Наименование:Gasket

Каталожный номер:4110001386056

Комплект:1

Примечание:D00-146-01+C

№ на схеме:34

Наименование:Connector

Каталожный номер:4110000036141

Комплект:1

Примечание:D00-145-01+A

№ на схеме:35

Наименование:Copper washer

Каталожный номер:4110000036084

Комплект:1

Примечание:Q/SC598-8*16 B00001856

№ на схеме:36

Наименование:Air intake pipe

Каталожный номер:4110001386057

Комплект:1

Примечание:D00-117-10B+A

№ на схеме:37

Наименование:Lifting eye

Каталожный номер:4110001386058

Комплект:1

Примечание:D00-236-03+C

№ на схеме:38

Наименование:Fuel hose

Каталожный номер:4110000997145

Комплект:1

Примечание:D00-240-03+A
