Трубопроводы водяные

← Термостат в сборе Система подачи топлива →

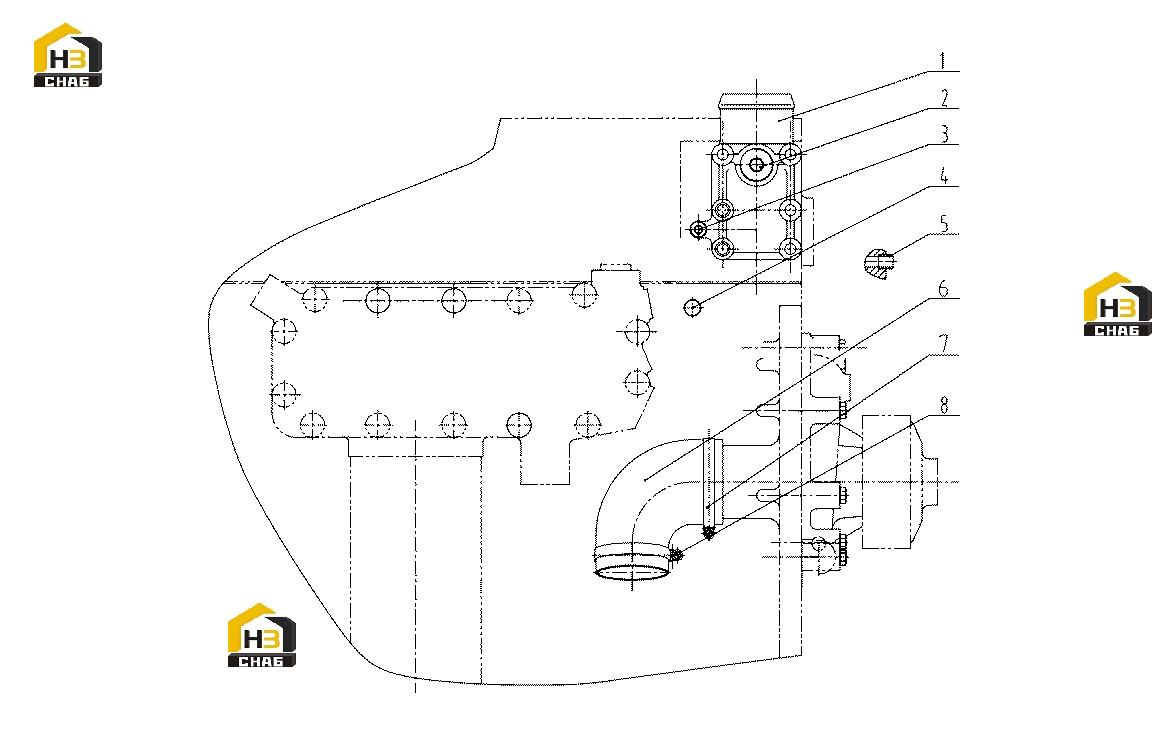

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:4110000036335

Комплект:1

Примечание:D24A-110-30A+A

№ на схеме:2

Наименование:Plug

Каталожный номер:4110000036174

Комплект:1

Примечание:(Z1/2)D02A-164-01+A

№ на схеме:3

Наименование:Plug

Каталожный номер:4110001386041

Комплект:1

Примечание:(Z1/4)D00-174-01+A

№ на схеме:4

Наименование:Bulkhead

Каталожный номер:4110000036265

Комплект:1

Примечание:(φ35) D04-167-01A+A

№ на схеме:5

Наименование:Pin

Каталожный номер:4110000036333

Комплект:2

Примечание:D22-105-01+A

№ на схеме:6

Наименование:Hose

Каталожный номер:4110002443026

Комплект:1

Примечание:S00011369+03

№ на схеме:7

Наименование:Clamp

Каталожный номер:4110002443027

Комплект:1

Примечание:S00011413+03

№ на схеме:8

Наименование:Clamp

Каталожный номер:4110000036071

Комплект:1

Примечание:Q/SC1092-60 B00001535
