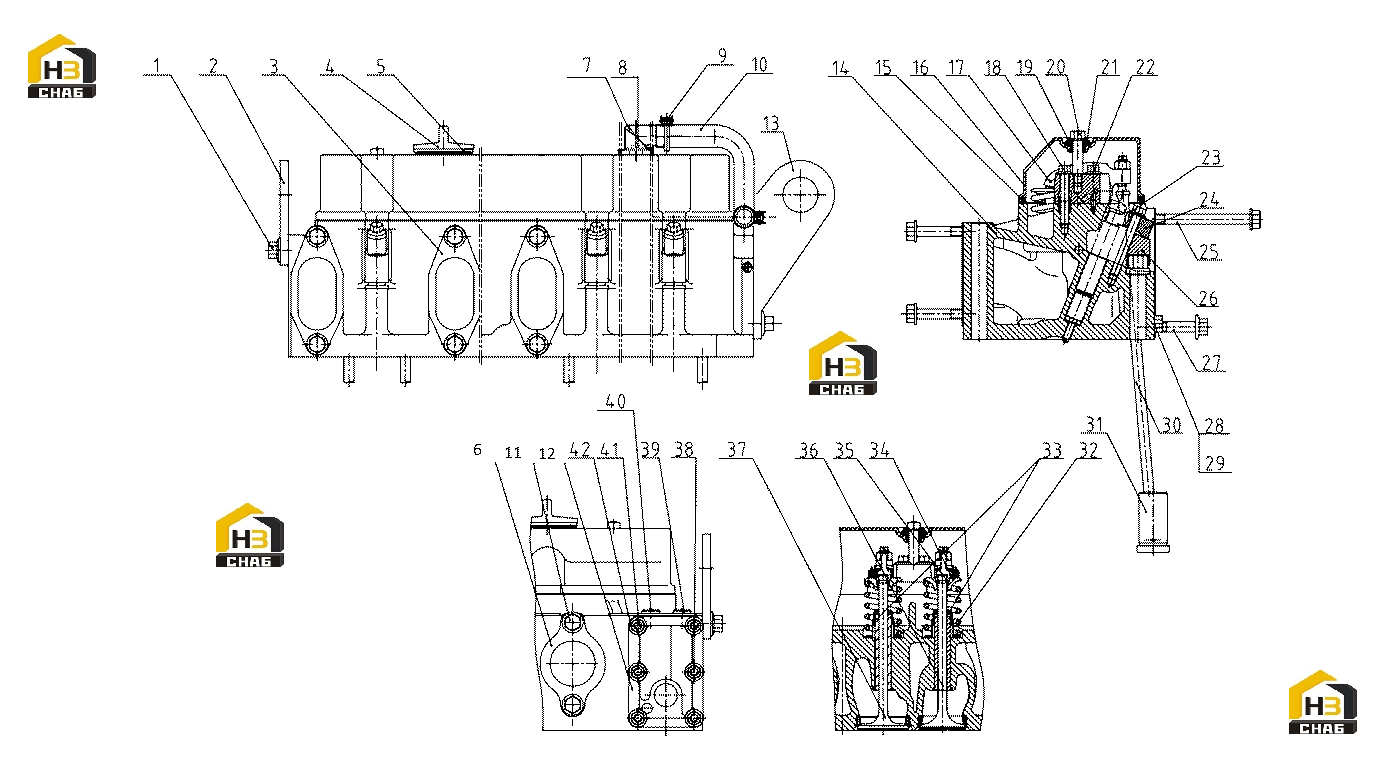

Группа цилиндров

← Поддон масляный Головка блока →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:4110000036096

Комплект:4

Примечание:Q/SC622-M12*25 B00002047

№ на схеме:2

Наименование:Lifting eye

Каталожный номер:4110000997249

Комплект:1

Примечание:D04-142-30C+B

№ на схеме:3

Наименование:Washer

Каталожный номер:4110000036246

Комплект:6

Примечание:D04-131-30+A

№ на схеме:4

Наименование:Oil filler cap

Каталожный номер:4110000036252

Комплект:1

Примечание:D04-138-01A+A

№ на схеме:5

Наименование:Gasket

Каталожный номер:4110000997248

Комплект:1

Примечание:D04-139-02+A

№ на схеме:6

Наименование:Gasket

Каталожный номер:4110000997251

Комплект:6

Примечание:D04-144-30+A

№ на схеме:7

Наименование:Nipple

Каталожный номер:4110002443016

Комплект:1

Примечание:D04-017-50+A

№ на схеме:8

Наименование:Bolt

Каталожный номер:4110000036100

Комплект:2

Примечание:Q/SC622-M6*12: B00002111

№ на схеме:9

Наименование:Clamp

Каталожный номер:4110000036077

Комплект:2

Примечание:Q/SC1302-18~32 B00001565

№ на схеме:10

Наименование:Rubber hose

Каталожный номер:4110000998018

Комплект:1

Примечание:S00011811+03

№ на схеме:11

Наименование:Bolt

Каталожный номер:4110001002070

Комплект:12

Примечание:D04-145-30A+B

№ на схеме:12

Наименование:Washer

Каталожный номер:4110000036269

Комплект:1

Примечание:D04-304-01+A

№ на схеме:13

Наименование:Lifting eye

Каталожный номер:4110000997250

Комплект:1

Примечание:D04-143-30C+B

№ на схеме:14

Наименование:Cylinder head

Каталожный номер:4110002443017

Комплект:1

Примечание:D04-001-30B+C

№ на схеме:15

Наименование:Gasket

Каталожный номер:4110000036250

Комплект:1

Примечание:D04-135-30A+A

№ на схеме:16

Наименование:Cover

Каталожный номер:4110000998019

Комплект:1

Примечание:D04-134-32+E

№ на схеме:17

Наименование:Rocker arm

Каталожный номер:4110000036233

Комплект:6

Примечание:D04-007-32+A

№ на схеме:18

Наименование:Bolt

Каталожный номер:4110000036243

Комплект:6

Примечание:D04-120-30+A

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:4110000997260

Комплект:6

Примечание:D04-300-01A+A

№ на схеме:20

Наименование:Bolt

Каталожный номер:4110000036251

Комплект:6

Примечание:D04-136-30B+A

№ на схеме:21

Наименование:Washer

Каталожный номер:4110000036267

Комплект:6

Примечание:D04-301-01+A

№ на схеме:22

Наименование:Bolt

Каталожный номер:4110000036113

Комплект:12

Примечание:Q/SC622-M8*45-10.9 B00002148

№ на схеме:23

Наименование:Bolt

Каталожный номер:4110000036261

Комплект:6

Примечание:D04-148-30+A

№ на схеме:24

Наименование:Fixing plate

Каталожный номер:4110000036260

Комплект:6

Примечание:D04-147-32+A

№ на схеме:25

Наименование:Bolt

Каталожный номер:4110000997266

Комплект:6

Примечание:D04-307-01A+B

№ на схеме:26

Наименование:Block

Каталожный номер:4110000036268

Комплект:6

Примечание:D04-302-02+A

№ на схеме:27

Наименование:Bolt

Каталожный номер:4110000997083

Комплект:6

Примечание:Q/SC622-M10*55-B00002016

№ на схеме:28

Наименование:Plug

Каталожный номер:4110001002043

Комплект:1

Примечание:D02A-169-01+A

№ на схеме:29

Наименование:O-ring

Каталожный номер:4110001002019

Комплект:1

Примечание:B00001374

№ на схеме:30

Наименование:Push rod

Каталожный номер:4110000997240

Комплект:12

Примечание:D04-128-30A+C

№ на схеме:31

Наименование:Tappet

Каталожный номер:4110001002067

Комплект:12

Примечание:D04-127-30C+D

№ на схеме:32

Наименование:Spring

Каталожный номер:4110000036240

Комплект:12

Примечание:D04-113-30A+A

№ на схеме:33

Наименование:Sealing ring

Каталожный номер:4110000997232

Комплект:12

Примечание:D04-107-30+A

№ на схеме:34

Наименование:Valve cap

Каталожный номер:4110000036241

Комплект:12

Примечание:D04-114-30B+A

№ на схеме:35

Наименование:Valve housing half

Каталожный номер:4110000036242

Комплект:24

Примечание:D04-115-30A+A

№ на схеме:36

Наименование:Exhaust valve

Каталожный номер:4110000997234

Комплект:6

Примечание:D04-111-31B+B

№ на схеме:37

Наименование:Inlet valve

Каталожный номер:4110000036238

Комплект:6

Примечание:D04-110-33+A

№ на схеме:38

Наименование:Stud

Каталожный номер:4110000036271

Комплект:4

Примечание:D04-306-01+B

№ на схеме:39

Наименование:Nipple

Каталожный номер:4110000036262

Комплект:1

Примечание:D04-151-30+B

№ на схеме:40

Наименование:Plug

Каталожный номер:4110000036274

Комплект:1

Примечание:(Z3/8)D04-309-01+A

№ на схеме:41

Наименование:Stud

Каталожный номер:4110000036270

Комплект:2

Примечание:D04-305-01+A

№ на схеме:42

Наименование:Flange nut

Каталожный номер:4110000036052

Комплект:6

Примечание:GB/T6177-M8-Y B00000846
