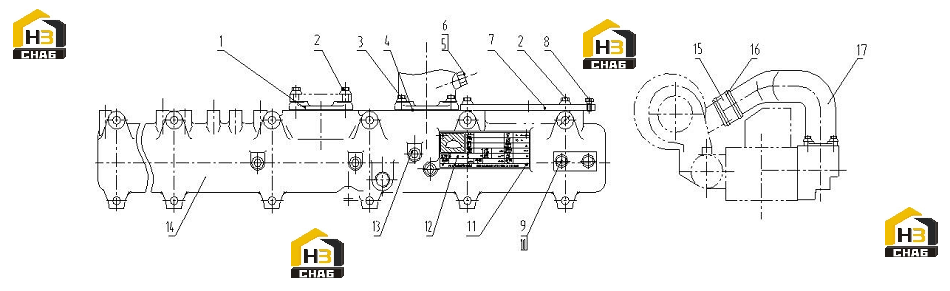

Система забора воздуха в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110000036305
Комплект:1
Примечание:D12-305-02+A
№ на схеме:2
Каталожный номер:4110000036104
Комплект:8
Примечание:Q/SC622-M8*20 B00002134
№ на схеме:3
Каталожный номер:4110000036106
Комплект:4
Примечание:Q/SC622-M8*25 B00002137
№ на схеме:5
Каталожный номер:4110000997069
Комплект:1
Примечание:Q/SC587.1-M20*1.5-B00001729
№ на схеме:7
Каталожный номер:4110001002079
Комплект:1
Примечание:D12-306-03A+B
№ на схеме:9
Каталожный номер:4110000997101
Комплект:2
Примечание:Q/SC622-M8*35-B00002142
№ на схеме:11
Каталожный номер:4110000997027
Комплект:4
Примечание:GB/T827-2.5*6-L3-B00000958
№ на схеме:12
Каталожный номер:4110000997305
Комплект:1
Примечание:D12-309-01B+C
№ на схеме:14
Каталожный номер:4110000036302
Комплект:1
Примечание:D12-300-11+B
№ на схеме:15
Каталожный номер:4110000036301
Комплект:1
Примечание:(φ64)D12-104-01B+A
№ на схеме:16
Каталожный номер:4110000997053
Комплект:2
Примечание:Q/SC1092-70-B00001539
