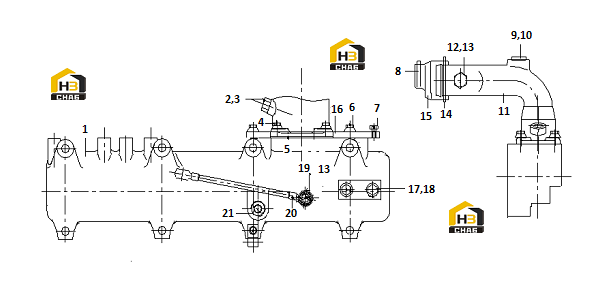

Система забора воздуха в сборе d12-000-53+a
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001126071
Комплект:1
Примечание:D12-300-13+A
№ на схеме:2
Каталожный номер:4110000036081
Комплект:1
Примечание:Q/SC587.1-M20*1.5 B00001729
№ на схеме:4
Каталожный номер:4110000036106
Комплект:4
Примечание:Q/SC622-M8*25 B00002137
№ на схеме:6
Каталожный номер:4110000036104
Комплект:4
Примечание:Q/SC622-M8*20 B00002134
№ на схеме:9
Каталожный номер:4110001126073
Комплект:1
Примечание:Q/SC584.2-M30*1.5
№ на схеме:12
Каталожный номер:4110000997066
Комплект:1
Примечание:Q/SC587.1-M10*1-B00001724
№ на схеме:16
Каталожный номер:4110001126078
Комплект:1
Примечание:D12-306-52+C
№ на схеме:17
Каталожный номер:4110000036112
Комплект:2
Примечание:Q/SC622-M8*45 B00002147
№ на схеме:21
Каталожный номер:4110000997173
Комплект:1
Примечание:(Z1/2)D02A-164-01+B
